O papel do cabo blindado 2 vias na proteção contra ruídos em maquinários industriais
Em ambientes industriais, motores, inversores de frequência e outros equipamentos podem gerar interferências eletromagnéticas capazes de afetar sinais de controle e comunicação. O cabo blindado 2 vias ajuda a reduzir esse problema ao criar uma barreira contra esses ruídos.
Sua estrutura combina dois condutores internos com uma camada de blindagem, que pode ser formada por materiais como fita de alumínio ou malha de cobre. Quando corretamente aplicada e aterrada, essa proteção ajuda a preservar a integridade dos sinais transmitidos.
Esse recurso é relevante principalmente em sistemas de automação, sensores e instrumentação. Mas como a blindagem funciona e quando ela realmente faz diferença? É o que veremos a seguir.
Como o cabo blindado 2 vias protege os sinais contra interferências?
O cabo blindado 2 vias protege os sinais ao interceptar parte dos campos eletromagnéticos presentes no ambiente antes que eles atinjam os condutores internos.
Esse princípio está relacionado ao funcionamento da Gaiola de Faraday. A camada metálica ao redor dos condutores atua como uma barreira para as interferências eletromagnéticas e de radiofrequência.
O sistema conta ainda com um fio dreno. Ele fica associado à blindagem e permite direcionar os ruídos captados para o sistema de aterramento.
Imagine um sensor de pressão instalado próximo a um motor de grande porte. O sensor precisa enviar um sinal ao sistema de controle, mas está exposto a um ambiente com bastante atividade elétrica.
Sem uma proteção adequada, o sinal pode sofrer distorções. Com a blindagem corretamente aplicada, o caminho para a interferência chegar aos condutores fica mais difícil.
O que existe dentro de um cabo blindado 2 vias?

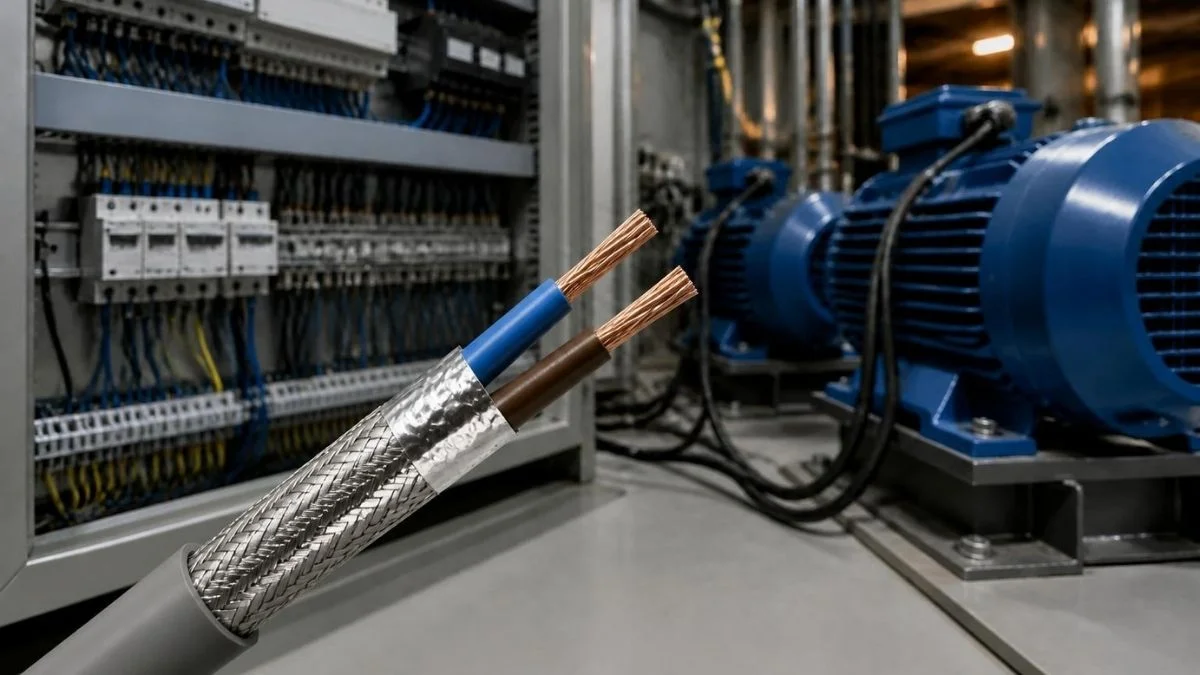

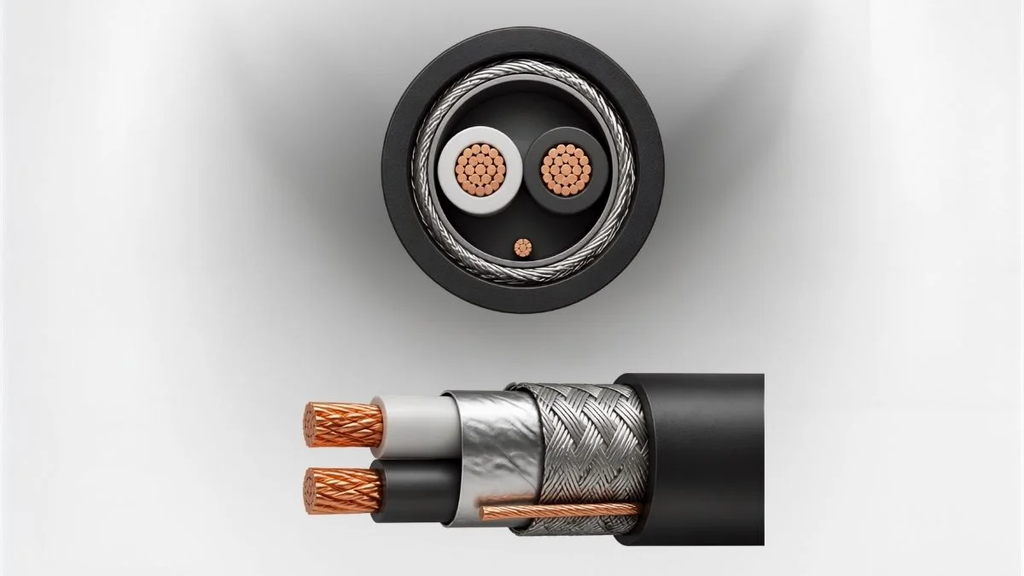

A estrutura pode ser entendida a partir de três elementos principais:
- Blindagem externa: camada metálica que ajuda a interceptar interferências eletromagnéticas presentes no ambiente.
- Fio dreno: condutor associado à blindagem que direciona as interferências captadas para o aterramento.
- Duas vias internas: condutores de cobre responsáveis pela transmissão dos sinais entre os equipamentos.
A combinação desses elementos permite que o cabo seja utilizado em circuitos nos quais a qualidade do sinal precisa ser preservada mesmo diante de perturbações eletromagnéticas.
Quais ruídos podem afetar os cabos em ambientes industriais?
Os principais problemas estão relacionados às interferências eletromagnéticas (EMI) e às interferências de radiofrequência (RFI).
Elas podem surgir da operação de motores, inversores, máquinas de potência e outros equipamentos elétricos. Quanto mais equipamentos trabalham próximos, maior pode ser a preocupação com a integridade dos sinais.
O impacto depende da instalação e da sensibilidade do circuito. Em sistemas de automação, uma interferência pode aparecer como leitura instável, comunicação prejudicada ou comportamento incorreto de um equipamento.
Por isso, a questão não está apenas em transmitir um sinal. É necessário garantir condições para que ele chegue ao destino com a menor distorção possível.

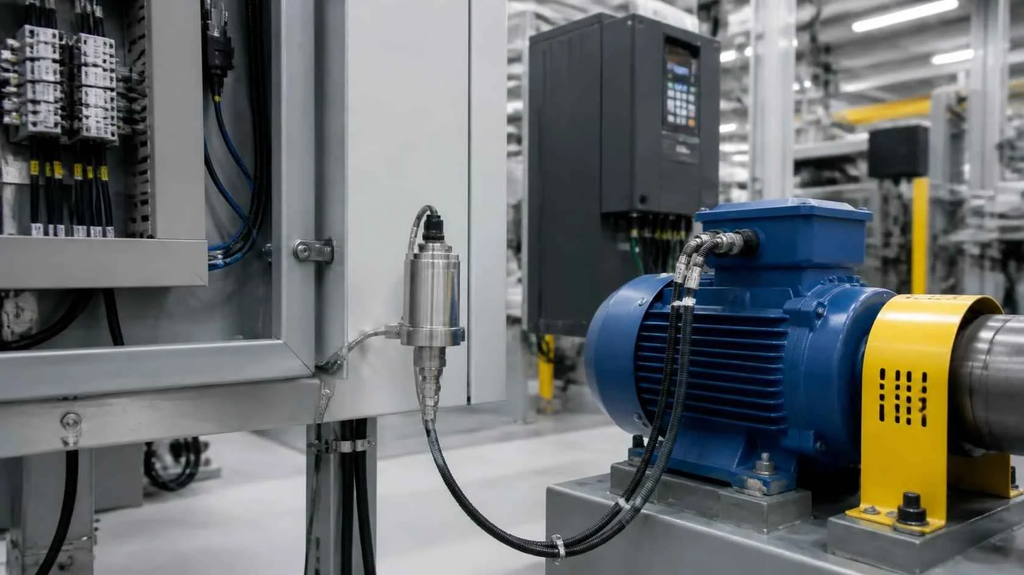

Quando utilizar um cabo de controle blindado?
O cabo de controle blindado é indicado quando os condutores precisam transmitir sinais em ambientes nos quais existe risco de interferência eletromagnética.
Isso ocorre com frequência em instalações de automação próximas a equipamentos que produzem campos eletromagnéticos significativos.
Entre as aplicações que podem exigir esse cuidado estão:
- Sensores e instrumentação: conexão de sensores de temperatura, pressão e vazão que dependem de sinais confiáveis para realizar medições.
- Automação e controle: comunicação entre CLPs, sensores e atuadores instalados próximos a equipamentos como inversores de frequência.
- Sistemas de segurança: circuitos de detectores, alarmes e botoeiras nos quais uma leitura ou comando inadequado pode comprometer o funcionamento do sistema.
A escolha, porém, não deve considerar apenas a existência de duas vias. A instalação, o ambiente e as características do sinal também precisam entrar na análise.
O cabo blindado 2 vias 1,5mm é indicado para qualquer aplicação?
Não. A indicação de um cabo blindado 2 vias 1,5mm depende das características elétricas e físicas da aplicação.
A bitola é apenas um dos critérios de especificação. Também é necessário avaliar o tipo de sinal, tensão, condições ambientais, flexibilidade exigida e quantidade de equipamentos envolvidos.
Em uma instalação industrial, por exemplo, um cabo pode estar sujeito a movimentações frequentes, umidade, temperatura elevada ou proximidade de fontes de interferência.
Por isso, não basta escolher o cabo pela quantidade de vias ou pela seção nominal. O conjunto da instalação precisa ser considerado.
O que avaliar antes de especificar o cabo?
Alguns critérios ajudam a direcionar a escolha para uma solução compatível com o sistema:
- Tipo de sinal: determine se o cabo será utilizado para sinais analógicos, digitais, controle ou outra aplicação.
- Ambiente de instalação: considere temperatura, umidade, agentes externos e possíveis esforços mecânicos.
- Fontes de interferência: observe a proximidade de motores, inversores de frequência e outros equipamentos que possam gerar ruído.
- Características do cabo: avalie número de vias, bitola, tipo de blindagem, flexibilidade e material da cobertura externa.
Esses fatores ajudam a evitar uma escolha baseada apenas no preço ou na dimensão do condutor. A especificação correta deve considerar o comportamento do cabo no sistema em que será instalado.
Qual é a diferença entre um cabo comum e um cabo blindado?
A principal diferença está na presença da camada de blindagem, criada para reduzir a exposição dos condutores internos às interferências eletromagnéticas.
Um cabo comum pode atender perfeitamente a uma instalação com baixo risco de ruído. Já em uma área industrial com equipamentos que geram interferências, a blindagem pode ser um recurso importante para preservar a qualidade dos sinais.
A escolha, portanto, não deve ser baseada na ideia de que um cabo blindado é melhor. O ponto central é entender o ambiente e o nível de proteção necessário.
| Característica | Cabo comum | Cabo blindado |
| Proteção contra EMI | Limitada à própria construção do cabo | Possui camada específica de blindagem |
| Aplicação próxima a fontes de ruído | Depende das condições da instalação | Mais adequado quando há risco de interferência |
| Estrutura | Condutores e isolação | Condutores, isolação e blindagem |
| Controle de interferências | Depende principalmente do ambiente e da instalação | A blindagem ajuda a reduzir a influência dos ruídos |
Essa diferença se torna mais relevante à medida que a automação exige sinais mais confiáveis e equipamentos trabalham em espaços cada vez mais integrados.
Por que a blindagem é importante para a automação industrial?
A blindagem ajuda a reduzir um dos riscos mais difíceis de identificar em sistemas automatizados: a interferência que não está necessariamente relacionada a uma falha física do equipamento.
Um sensor pode estar funcionando corretamente. O controlador também. Ainda assim, o sinal entre eles pode sofrer interferência durante a transmissão.
Ao reduzir a influência de ruídos eletromagnéticos, o cabo blindado contribui para maior estabilidade dos sinais e para o funcionamento mais previsível do sistema.
Esse cuidado ganha importância conforme sensores, CLPs, atuadores e outros dispositivos passam a trabalhar de forma cada vez mais integrada.
Como escolher o cabo blindado adequado para uma aplicação industrial?
A escolha deve começar pela função que o cabo terá no sistema e pelas condições às quais ficará exposto.
Não existe uma única configuração de cabo blindado que atenda a todas as aplicações. A blindagem, o número de vias, a bitola e os materiais precisam ser compatíveis com o projeto.
Para quem está avaliando uma solução, vale considerar:
- Tipo de equipamento: identifique quais dispositivos serão conectados e qual função o cabo exercerá no sistema.
- Nível de interferência: avalie se o percurso passa próximo a motores, inversores ou outras fontes de ruído eletromagnético.
- Características mecânicas: considere movimentação, flexões, espaço disponível e demais esforços aos quais o cabo estará sujeito.
- Condições ambientais: verifique temperatura, umidade e características do local de instalação.
Com esses dados, fica mais fácil definir a configuração adequada e evitar problemas provocados por uma especificação incompatível.
O que entender sobre o cabo blindado 2 vias antes de escolher?
O principal ponto é que a blindagem não funciona apenas como uma camada adicional ao redor dos condutores. Ela faz parte de uma estratégia para controlar interferências que podem comprometer sinais em ambientes industriais.
O cabo blindado 2 vias reúne dois condutores para transmissão e uma proteção capaz de reduzir a influência de ruídos eletromagnéticos quando a instalação é corretamente projetada.
Em automação, essa característica pode ser relevante para sensores, instrumentação, controle e sistemas de segurança.
A escolha deve considerar o conjunto da aplicação, e não apenas a bitola ou o número de vias.
A Cabomaq atua na fabricação de cabos e fios elétricos para diferentes segmentos industriais. Para continuar entendendo como especificar cabos para diferentes aplicações, vale acompanhar outros conteúdos técnicos sobre automação, controle e instalações elétricas.
