Cabo de instrumentação

Quando o assunto é cuidado e prudência, o cabo de instrumentação é a melhor opção. Portanto, a utilidade do cabo nas indústrias, é para evitar interferência de sinal na hora de ligar máquinas e equipamentos. Saiba como escolher o cabo e mais sobre ele.

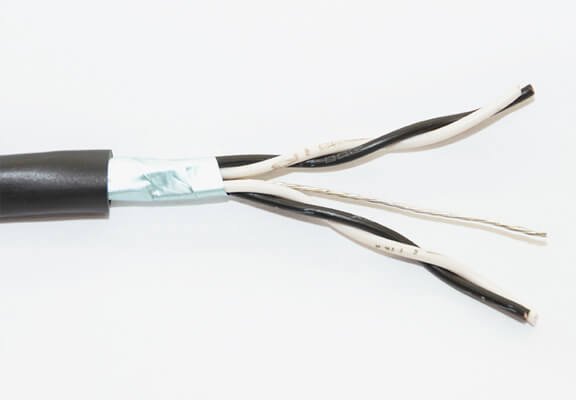

É uma espécie de guia usada para irradiar traços analógicos. Assim, o cabo evita a distorção de sinais em locais com ruídos externos. Desse modo, existem alguns aspectos para o produto:

• O condutor feito em cobre nu;
• Muito flexível;
• Isolação de PVC;
• Criado por afins branca e preta e ternas (branca/preta e vermelha);
• Possui faixas externas para atingir 100% de cobertura;
• Proteção elétrica;
• Portador de dreno em cobre;
• Cobertura de proteção em alumínio.

Esse condutor é feito com cobre nu e hastes bem flexíveis. Pois, em relação a isolação a mesma é composta em plástico de PVC para evitar chamas. Dessa forma, a criação é feita sempre em pares, além de utilizar fitas blindadas para separar os condutores.

Ele possui funções e materiais típicos para evitar danos, curto circuito e um incêndio por pane elétrica dentro das indústrias que utilizam uma alta tensão e sinais eletrônicos. Portanto, na sua criação, todos os materiais são de muita alta qualidade.

Nas áreas com distorção eletromagnética, a blindagem usada é em película de alumínio que possui cobertura total. Mas, em casos específicos, poderá mudar a capa protetora.

Esse tipo de material para proteção, deve estar dentro da diretriz NBR 10300 e da NBR NM 280 para evitar acidentes técnicos. Dessa forma, a blindagem é feita de materiais de alta isolação, pois os cabos têm de suportar a exibição a correntes incomuns.

A utilização de fita para isolação, tem o fim de revestir os condutivos dentro do cabo contra outros sinais externos. Ou seja, este cabo é indicado para evitar que as máquinas parem de funcionar.

São feitos de 2, 3 e de 4 vias, que são os mais comuns do mercado. Dessa maneira, os cabos com revestimento são feitos por condutos de cobre legítimo e a isolação em tons distintos para fácil identificação.

Esse modelo de cabo de instrumentação é de pouca voltagem. Mas, os técnicos que irão fazer a ligação devem ter os cuidados devidos. Além disso, o instalador deve medir a corrente elétrica que irá passar pelo objeto.

Esse material, possui blindagem total e é usado para sinais analógicos e com muita interferência externa. Desse modo, possui alguns aspectos únicos:

• Condutor de Cobre - Classe 2, 4 e 5;
• Isolação PVC;
• Par branca/preta ou trio branca/preta/vermelha;
• Blindagem com fita de poliéster alumínio e dreno flexível;
• NBR 10300.

Dentro de fábricas e indústrias, são os cabos mais usados, pois sua proteção é maior. Então, o material é vendido em lojas específicas que fornecem mão de obra técnica.

O cabo TA e ITA possuem a mesma função do tipo MA e a instalação é feita na mesma área e da mesma forma. Porém, o que muda é a blindagem que não tem alumínio:

• Condutor de cobre;
• Isolação PVC;
• Pares (preto e branco) ou trios (branco preto e vermelho) numerado;
• Separador com película de poliéster;
• NBR 10300.

Já esse cabo, usa-se menos do que o anterior, por conta da blindagem dos separadores. Ou seja, ele bloqueia os sinais, mas sua resistência é menor.

É usado em instalações fixas de sistema de incêndio na condução de sinais analógicos e digitais. Assim, ele detecta calor e dispara alarme de incêndio. Ele possui alguns itens diferentes dos demais cabos:

• Condutor de cobre classe 2;
• Isolação em PVC;
• Identificação em cores;
• Fita de poliéster e AL;
• Dreno flexível;
• NBR 17240.

Usado em locais industriais de forma geral, fica ligado aos sistemas de detecção e alarme de incêndio, sistema de segurança, sistemas de medição a distância e sistemas de iluminação de emergência.

Na hora de adquirir esse material, é preciso buscar empresas que sejam qualificadas na fabricação e venda do cabo. Contudo, a loja precisa fornecer um técnico para instalar da maneira correta os cabos.

Esses cuidados são essenciais para evitar acidentes e danificar as máquinas utilizadas pela indústria. Portanto, é crucial o termo de garantia da compra . Afinal, na hora de operar as máquinas, o objetivo é a segurança.
