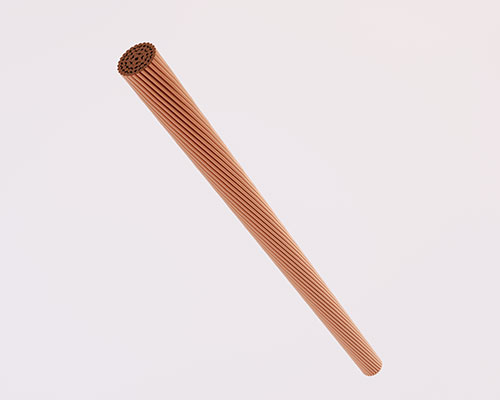

Cabo de Cobre Nu Meio Duro
Cabo de Cobre Nu Meio Duro
Condutor utilizado principalmente em sistemas de aterramento.
Características Construtivas
Condutor formado de fios de cobre eletrolítico com pureza de 99,9%, seção circular, têmpera meio-dura, classe 2A e 3A de encordoamento
Instalação
Recomenda-se observar regulamentação NBR-5410 - Instalações Elétricas de Baixa Tensão.
Normas Utilizadas
NBR 6524 Fios e cabos de cobre duro e meio duro com ou sem cobertura protetora para instalações aéreas – Especificação.
Dados Construtivos
| Seção nominal (mm²) | Classe de encordoamento | Número de fios | Diâmetro dos fios (mm) | Diâmetro nominal do condutor (mm) | Massa líquida aproximada (kg/km) |
|---|---|---|---|---|---|
| 10 | 2A | 7 | 1,29 | 3,87 | 82 |
| 16 | 2A | 7 | 1,62 | 4,86 | 130 |
| 25 | 2A | 7 | 2,05 | 6,15 | 207 |
| 35 | 2A | 7 | 2,45 | 7,35 | 296 |
| 50 | 2A | 7 | 2,90 | 8,70 | 415 |
| 70 | 3A | 19 | 2,05 | 10,25 | 566 |
| 95 | 3A | 19 | 2,45 | 12,25 | 808 |
| 120 | 3A | 37 | 2,05 | 14,35 | 1.107 |
