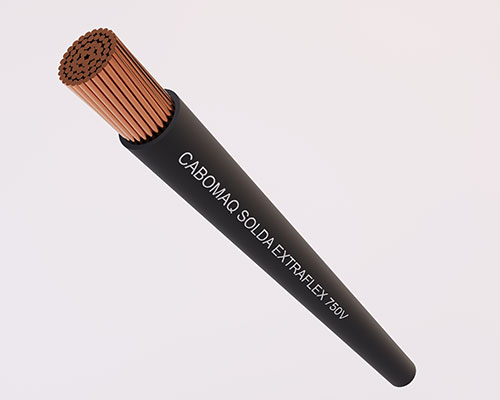

Cabo Solda Extraflex 750V
Os cabos Solda ExtraFlex 750V são utilizados para aplicações em ligações do eletrodo à máquina de solda elétrica, onde se deseja extrema flexibilidade.
Características Construtivas
Condutor formado de fios de cobre eletrolítico com pureza de 99,9%, seção circular, têmpera mole, Classe 6 de encordoamento (NM 280), isolamento à base de Composto emborrachado extraflexível, isento de metais pesados. Classe térmica 70ºC
Tensão de Isolamento
750V
Instalação
Recomenda-se observar regulamentações NBR 5410
Normas Utilizadas
NBR 8762 - Cabos flexíveis com cobertura para máquinas de soldar a arco.
Acondicionamento
Em rolos de 100m ou bobinas para lances maiores.
Cores
Preto (outras cores sob encomenda).
Dados Construtivos, Acondicionamento e Cor
| Seção nominal (mm²) | Classe de encordoamento | Diâmetro nominal do condutor (mm) | Solda Extraflex Diâmetro ext. nominal (mm) | Cor | Acondicionamento |
|---|---|---|---|---|---|
| 16 | 5 | 5,7 | 9,45 | Preto | Somente rolos de 100m ou lances maiores. |
| 25 | 5 | 7,0 | 10,45 | Somente rolos de 50 e 100m ou lances maiores. | |
| 35 | 5 | 8,4 | 11,95 | ||
| 50 | 6 | 10,3 | 13,95 | Conforme solicitação do cliente (não pode haver alteração ou cancelamento de cortes especiais) | |
| 70 | 6 | 12,0 | 16,15 | ||
| 95 | 6 | 14,6 | 18,65 | ||
| 120 | 6 | 16,3 | 20,75 | ||
| 150 | 6 | 18,0 | 21,65 | ||
| 185 | 6 | 19,8 | 26,00 | ||
| 240 | 6 | 22,5 | 26,50 |
Capacidade de Condução de Corrente
| Seção nominal (mm²) | 100% | 75% | 50% | 25% | 10% |
|---|---|---|---|---|---|
| 16 | 95 | 100 | 110 | 145 | 220 |
| 25 | 130 | 140 | 160 | 210 | 320 |
| 35 | 160 | 175 | 205 | 275 | 420 |
| 50 | 195 | 215 | 255 | 345 | 535 |
| 70 | 250 | 280 | 330 | 450 | 700 |
| 95 | 303 | 340 | 405 | 555 | 865 |
| 120 | 350 | 395 | 470 | 655 | 1020 |
| 150 | 405 | 460 | 550 | 760 | 1190 |
| 185 | 460 | 525 | 630 | 875 | 1375 |
| 240 | 546 | 621 | 750 | 1045 | 1638 |
Temperatura do condutor: 70 graus
Temperatura ambiente: 30 graus
Os valores são calculados para um cabo apenas ao ar livre, sem qualquer agrupamento.
