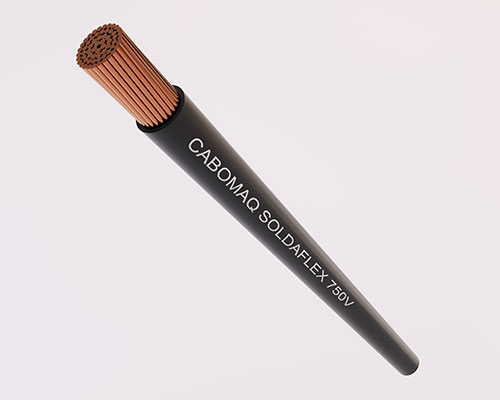

Cabos Soldaflex

Os cabos SoldaFlex 750V são utilizados para aplicações em ligações do eletrodo à máquina de solda elétrica.

Características Construtivas

Condutor formado de fios de cobre eletrolítico com pureza de 99,9%, seção circular, têmpera mole, Classe 6 de encordoamento (NM 280), isolamento à base de PVC isento de metais pesados. Classe térmica 70ºC.

Tensão de Isolamento

750V

Instalação

Recomenda-se observar regulamentações NBR 5410 - Instalações Elétricas de Baixa Tensão

Normas Utilizadas

NBR 8762 - Cabos flexíveis com cobertura para máquinas de soldar a arco.

Acondicionamento

Em rolos de 100m ou bobinas para lances maiores.

Cores

Preto (outras cores sob encomenda).

Cabos Soldaflex

Dados Construtivos, Acondicionamento e Cor

Seção nominal (mm²) Classe de encordoamento Diâmetro nominal do condutor (mm) Solda Flex Diâmetro ext. nominal (mm) Cor Acondicionamento
16 5 5,7 7,60 Preto Somente rolos de 100m ou lances maiores.
25 5 7,0 9,50 Somente rolos de 50 e 100m ou lances maiores.
35 5 8,4 10,70
50 6 10,3 12,90 Conforme solicitação do cliente (não pode haver alteração ou cancelamento de cortes especiais)
70 6 12,0 14,80
95 6 14,6 17,50
120 6 16,3 19,40
150 6 18,0 21,60
185 6 19,8 25,00
240 6 22,5 26,40
(*) Outras cores sob encomenda. Dados sujeitos a alteração sem aviso prévio.

Capacidade de Condução de Corrente

Seção nominal (mm²) 100% 75% 50% 25% 10%
16 95 100 110 145 220
25 130 140 160 210 320
35 160 175 205 275 420
50 195 215 255 345 535
70 250 280 330 450 700
95 303 340 405 555 865
120 350 395 470 655 1020
150 405 460 550 760 1190
185 460 525 630 875 1375
240 546 621 750 1045 1638
* Duração do ciclo de trabalho considerada: 5 minutos
Temperatura do condutor: 70 graus
Temperatura ambiente: 30 graus
Os valores são calculados para um cabo apenas ao ar livre, sem qualquer agrupamento.
