Cabo Multiplexado de Alumínio 1000V

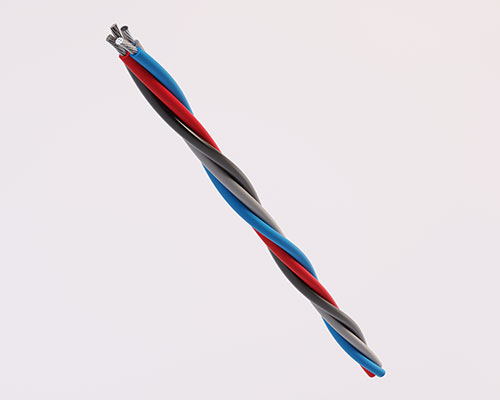

Cabo Multiplexado de Alumínio 1000V
Utilizado em circuitos de alimentação de energia em instalações com tensão nominal de até 1000V.
Características Construtivas
Tensão de Isolamento
1000V
Instalação
Recomenda-se observar regulamentação NBR 5410 - Instalações Elétricas de Baixa Tensão.
Normas Utilizadas
NBR 8182 - Cabos de potência multiplexados autossustentados com isolação extrudada de PE ou XLPE, para tensões até 0,6/1 kV
Identificação do Condutor
Duplex
Fase 1: Preto
Neutro: Nu ou Azul
Triplex
Neutro: Nu ou AzulTriplex
Fase 1: Preto
Fase 2: Cinza
Neutro: Nu ou
Azul
Quadruplex
Fase 1: Preto
Fase 2: Cinza
Fase 3: Vermelho
Neutro: Nu ou Azul
| Seção nominal (mm²) | Seção do condutor fase (mm²) | Seção do condutor neutro (mm²) | Diâmetro nominal do condutor fase (mm) | Diâmetro nominal do condutor neutro (mm) | Espessura nominal da isolação (mm) | Diâmetro externo nominal (mm) | Massa líquida aproximada (kg/km) |
|---|---|---|---|---|---|---|---|
| 1x1x10+10 | 10 | 10 | 4,03 | 4,03 | 1,20 | 10,46 | 96 |
| 1x1x16+16 | 16 | 16 | 4,80 | 4,80 | 1,20 | 12,50 | 143 |
| 1x1x25+25 | 25 | 25 | 6,10 | 6,10 | 1,40 | 15,00 | 208 |
| 1x1x35+35 | 35 | 35 | 7,00 | 7,54 | 1,60 | 21,42 | 270 |
| 1x1x50+50 | 50 | 50 | 8,60 | 9,06 | 1,60 | 25,62 | 348 |
| 1x1x70+70 | 70 | 70 | 10,20 | 10,40 | 1,80 | 29,19 | 449 |
| 2x1x10+10 | 10 | 10 | 4,03 | 4,03 | 1,20 | 13,89 | 154 |
| 2x1x16+16 | 16 | 16 | 4,80 | 4,80 | 1,20 | 16,09 | 227 |
| 2x1x25+25 | 25 | 25 | 6,10 | 6,10 | 1,40 | 19,22 | 329 |
| 2x1x35+35 | 35 | 35 | 8,60 | 7,54 | 1,60 | 23,13 | 406 |
| 2x1x50+50 | 50 | 50 | 9,00 | 9,06 | 1,60 | 27,67 | 554 |
| 2x1x70+70 | 70 | 70 | 10,20 | 10,40 | 1,80 | 31,53 | 713 |
| 3x1x10+10 | 10 | 10 | 4,03 | 4,03 | 1,20 | 15,56 | 213 |
| 3x1x16+16 | 16 | 16 | 4,80 | 4,80 | 1,20 | 18,03 | 312 |
| 3x1x25+25 | 25 | 25 | 6,10 | 6,10 | 1,40 | 21,54 | 450 |
| 3x1x35+35 | 35 | 35 | 7,00 | 7,54 | 1,60 | 25,81 | 541 |
| 3x1x50+50 | 50 | 50 | 9,00 | 9,06 | 1,60 | 30,87 | 760 |
| 3x1x70+70 | 70 | 70 | 10,20 | 10,40 | 1,80 | 35,17 | 977 |
| 3x1x95+70 | 95 | 70 | 12,50 | 10,40 | 2,00 | 40,00 | 1.186 |
| 3x1x95+95 | 95 | 95 | 12,50 | 12,50 | 2,00 | 41,00 | 1.205 |
| 3x1x120+70 | 120 | 70 | 15,00 | 10,40 | 2,00 | 48,00 | 1.450 |
| 3x1x120+120 | 120 | 120 | 15,00 | 15,00 | 2,00 | 49,50 | 1.583 |
