Checklist de projeto: como o cabo controle otimiza o funcionamento de pontes rolantes?
Em pontes rolantes, os circuitos de comando precisam transmitir sinais de forma confiável para que os diferentes movimentos e funções do equipamento respondam corretamente.
O cabo controle é desenvolvido justamente para circuitos de comando, sinalização e controle. Sua construção flexível facilita aplicações em equipamentos e instalações industriais que dependem de conexões organizadas e confiáveis.
Para especificar o cabo adequado em um projeto de ponte rolante, porém, não basta considerar apenas a seção do condutor.
Quantidade de vias, tensão, flexibilidade, ambiente e necessidade de proteção contra interferências também entram na análise.
Como o cabo controle contribui para o funcionamento de pontes rolantes?
O cabo controle contribui para a operação da ponte rolante ao conduzir os sinais necessários aos circuitos de comando e controle do equipamento.
Esses circuitos estão relacionados às funções que permitem controlar máquinas e sistemas elétricos. Por isso, a escolha do cabo interfere na organização e na confiabilidade das conexões utilizadas no projeto.

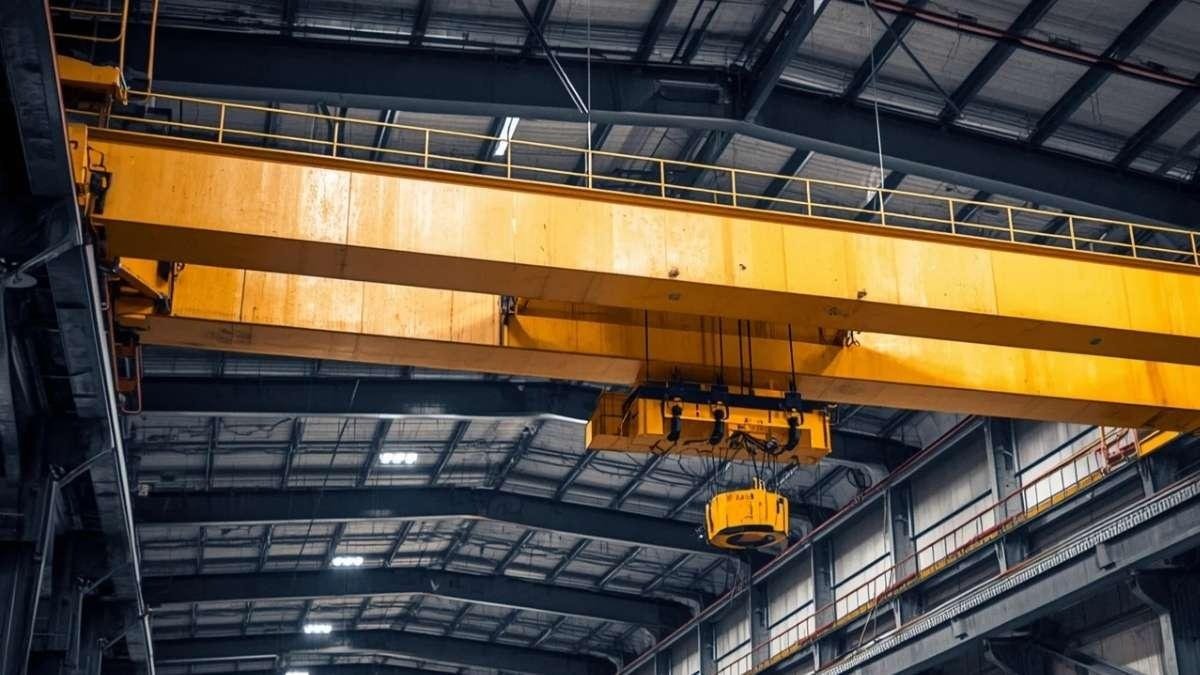

Em uma ponte rolante, por exemplo, diferentes comandos precisam chegar aos respectivos circuitos. Um cabo com múltiplas vias permite reunir esses condutores em uma única estrutura, facilitando a instalação.
Qual é a função dos cabos de controle?
Os cabos de controle são utilizados em circuitos de controle, sinalização e comando. Também podem atender aplicações de alimentação de energia em instalações compatíveis com sua especificação.
A Cabomaq fabrica cabos com condutores de cobre eletrolítico, isolamento e capa à base de PVC.
Os condutores possuem classe 5 de encordoamento, característica associada à flexibilidade do conjunto.
Essa construção é relevante em equipamentos industriais nos quais o cabeamento precisa acompanhar uma instalação organizada e suportar as condições previstas no projeto.
Por que a quantidade de vias importa?
A quantidade de vias determina quantos circuitos podem ser reunidos no mesmo cabo. Por isso, deve acompanhar a arquitetura de comando prevista para o equipamento.
Os cabos de comando e controle da Cabomaq são fabricados normalmente com quatro a 25 vias na versão convencional. A quantidade necessária depende do projeto e dos circuitos que serão conectados.
Para uma ponte rolante com diferentes funções de comando, essa definição precisa ocorrer ainda na etapa de projeto.
Quais características do cabo controle devem entrar no checklist?
A especificação do cabo controle deve considerar os parâmetros elétricos e construtivos que interferem na aplicação.
A tensão, a seção, a quantidade de vias e as características do ambiente estão entre os principais pontos.
Um checklist ajuda a evitar que uma característica importante seja ignorada durante a definição do cabeamento.
Antes de selecionar o produto, verifique:
- Tensão de isolamento: deve ser compatível com a instalação e com as condições elétricas previstas para o circuito.
- Seção dos condutores: precisa atender às características elétricas da aplicação.
- Quantidade de vias: deve corresponder ao número de circuitos necessários para comando e sinalização.
- Flexibilidade: a construção do cabo precisa ser compatível com as condições de instalação e movimentação previstas.
- Ambiente de aplicação: temperatura, esforços mecânicos e presença de interferências podem influenciar a escolha.
- Blindagem: deve ser considerada quando o projeto exige proteção contra interferências, ruídos ou campos magnéticos.
O objetivo desse checklist é evitar uma escolha baseada somente na bitola. Em equipamentos industriais, o conjunto de características do cabo precisa fazer sentido para a aplicação.
Quando utilizar um cabo comando blindado em uma ponte rolante?
O cabo comando com blindagem pode ser considerado quando o projeto exige proteção adicional contra interferências, ruídos e campos magnéticos.

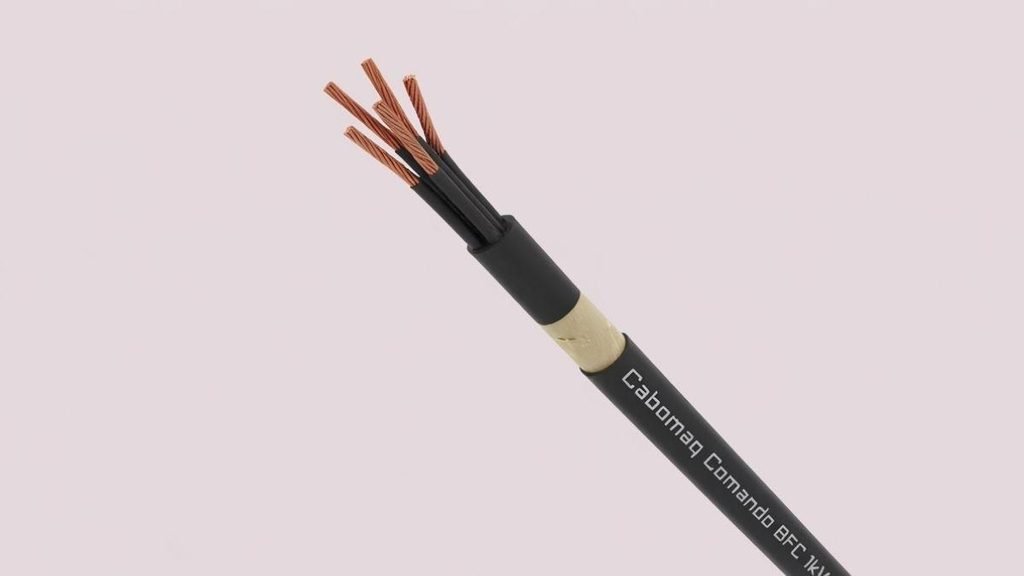

A versão blindada da Cabomaq possui uma fita de cobre aplicada helicoidalmente sobre a capa interna. Essa estrutura acrescenta uma camada de proteção ao conjunto de condutores.
Quando a blindagem faz diferença?
A necessidade de blindagem depende das características do ambiente e do sistema elétrico. Em instalações industriais, equipamentos e circuitos próximos podem gerar interferências capazes de afetar determinados sinais.
Quando esse risco existe, a especificação de um cabo blindado pode ser considerada parte da estratégia de proteção do circuito.
A decisão deve partir das características do projeto. Nem todo circuito de comando exige blindagem, portanto a escolha precisa estar relacionada às condições reais da instalação.
Qual é a diferença entre cabo convencional e blindado?
A principal diferença está na presença da blindagem e na finalidade dessa proteção.
| Característica | Cabo de comando convencional | Cabo de comando blindado |
| Circuitos de comando | Sim | Sim |
| Circuitos de sinalização | Sim | Sim |
| Condutores de cobre | Sim | Sim |
| Proteção contra interferências | Sem blindagem adicional | Blindagem em fita de cobre |
| Aplicação em ambientes com ruídos eletromagnéticos | Depende do projeto | Pode ser mais adequado quando a proteção é necessária |
| Tensão de isolamento | Até 1 kV | Até 1 kV |
A escolha entre as duas versões deve considerar o ambiente elétrico e os requisitos do circuito, não apenas a preferência pelo modelo.
Como a flexibilidade influencia o projeto de uma ponte rolante?
A flexibilidade facilita a instalação do cabo controle em sistemas que exigem organização e movimentação do cabeamento, desde que o produto esteja especificado para as condições de uso.
Os cabos da Cabomaq utilizam fios de cobre eletrolítico com classe 5 de encordoamento. Essa construção proporciona maior flexibilidade ao condutor em comparação com estruturas mais rígidas.
Em uma ponte rolante, esse aspecto merece atenção porque o cabeamento precisa acompanhar a configuração do equipamento e suas condições de operação.
O que avaliar antes da instalação?
A flexibilidade do cabo não deve ser analisada isoladamente. É necessário verificar como ele será instalado, quais esforços sofrerá e quais movimentos ocorrerão no sistema.
Também é importante avaliar comprimento, raio de curvatura e forma de acomodação do cabo conforme os requisitos do equipamento e do projeto.
Quando a aplicação envolve movimentação contínua, a especificação deve ser ainda mais cuidadosa. O cabo precisa ser adequado às condições reais de operação.
Como escolher a quantidade de vias e a bitola do cabo controle?
A escolha deve partir dos circuitos que serão atendidos pela ponte rolante e das características elétricas de cada aplicação.
A Cabomaq fabrica normalmente cabos de comando e controle nas bitolas de 1,0, 1,5 e 2,5 mm². Na versão convencional, são fabricados cabos com quatro a 25 vias.
Como definir a bitola?
A bitola deve ser compatível com a corrente e as condições elétricas previstas para o circuito. Não é recomendável escolher a seção apenas pelo tipo de equipamento.
O projeto deve considerar a carga conectada, o comprimento do circuito e as demais condições que influenciem o desempenho elétrico do cabo.
Como definir a quantidade de vias?
A quantidade de vias deve acompanhar o número de circuitos que precisam ser conduzidos pelo cabo.
Uma ponte rolante com mais funções de comando pode exigir uma quantidade maior de condutores. Reunir esses circuitos em um cabo multipolar pode contribuir para uma instalação mais organizada.
Caso a configuração necessária não esteja entre as opções normalmente fabricadas, outras combinações de vias e bitolas podem ser produzidas sob encomenda.
Quais cuidados incluir no checklist antes de especificar o cabo?
O checklist deve confirmar se o cabo escolhido atende tanto às exigências elétricas quanto às condições de instalação da ponte rolante.
Antes de fechar a especificação, revise estes pontos:
- Circuitos atendidos: confirme quais funções de comando, controle e sinalização serão conduzidas pelo cabo.
- Características elétricas: verifique tensão, seção dos condutores e demais parâmetros definidos no projeto.
- Quantidade de vias: confirme se o número de condutores atende aos circuitos necessários.
- Condições mecânicas: avalie movimentação, esforços e forma de instalação do cabeamento.
- Interferências eletromagnéticas: determine se o ambiente exige uma versão com blindagem.
- Configuração do fornecimento: verifique se a combinação de vias e bitola está disponível ou precisa ser fabricada sob encomenda.
Esse cuidado ajuda a transformar a escolha do cabo em uma decisão técnica baseada na aplicação, e não apenas em disponibilidade ou preço.
Vale a pena comparar cabos de controle antes de definir o projeto?
Comparar as características dos cabos de controle antes da especificação ajuda a identificar a configuração mais adequada para cada circuito da ponte rolante.
A comparação deve considerar a construção do cabo, quantidade de vias, bitola, tensão de isolamento, flexibilidade e necessidade de blindagem.
A Cabomaq possui versões convencionais e blindadas de cabos de comando e controle, além de diferentes combinações de vias e bitolas. A empresa também fabrica outras configurações sob encomenda.
Para quem está na etapa de definição ou revisão de um projeto industrial, conhecer essas alternativas ajuda a fazer uma especificação mais alinhada às condições reais de operação.
Caso você esteja trabalhando na especificação do projeto, conheça as soluções de cabo de comando da Cabomaq para comparar configurações, aplicações e características técnicas. Assim, fica mais fácil definir o cabo adequado às necessidades da sua ponte rolante.
