Tabela de equivalência: quando substituir bitolas pesadas pelo cabo de solda 25mm?
O cabo de solda 25mm pode apresentar capacidade de condução de corrente compatível com algumas aplicações que utilizam cabos convencionais de 10 mm² ou 16 mm². Porém, essa equivalência não significa que ele possa substituir qualquer bitola maior.
A escolha depende da corrente do circuito, método de instalação, temperatura, comprimento e queda de tensão. Também é preciso considerar a finalidade do cabo.
Em aplicações móveis, com vibração, dobras frequentes ou esforço mecânico, o cabo de solda pode oferecer uma vantagem que vai além da capacidade elétrica: sua construção extraflexível.
Qual bitola convencional o cabo de solda 25mm pode substituir?
O cabo de solda 25mm pode apresentar capacidade de corrente equivalente ou superior à de cabos convencionais de menor seção, como 10 mm² ou 16 mm², dependendo das condições de instalação.
Uma referência útil para comparação é observar a capacidade de condução ao ar livre. Em determinadas condições térmicas, o cabo de solda 25 mm² pode trabalhar na faixa de aproximadamente 89 A a 101 A.
A comparação, porém, serve como ponto de partida. Não é correto transformar esses valores em uma regra fixa de substituição.
| Seção comparada | Relação com o cabo de solda 25 mm² | O que avaliar |
| 10 mm² | O 25 mm² pode apresentar capacidade de corrente superior | Corrente exigida, método de instalação e temperatura |
| 16 mm² | O 25 mm² pode apresentar capacidade compatível ou superior | Condições térmicas, comprimento e queda de tensão |
| 25 mm² | Mesma seção nominal | Construção, flexibilidade e aplicação |
| Acima de 25 mm² | Não há equivalência automática | Dimensionamento completo do circuito |
A tabela mostra por que a seção nominal, sozinha, não determina a substituição. O comportamento do cabo depende das condições em que ele será utilizado.
Por que utilizar um cabo de solda 25mm em vez de uma bitola convencional?
O principal motivo é combinar capacidade elétrica com flexibilidade e resistência mecânica.
Cabos de solda são construídos para aplicações que podem envolver movimentação constante. Por isso, possuem condutores flexíveis, geralmente associados à classe de encordoamento 5.
Essa característica facilita o uso em equipamentos móveis, extensões pesadas e sistemas nos quais o cabo precisa acompanhar movimentos sem sofrer os mesmos esforços de uma construção mais rígida.
Um exemplo é a alimentação de uma máquina que se desloca durante a operação. Nesse caso, um cabo muito rígido pode dificultar o movimento e aumentar os esforços sobre a instalação.

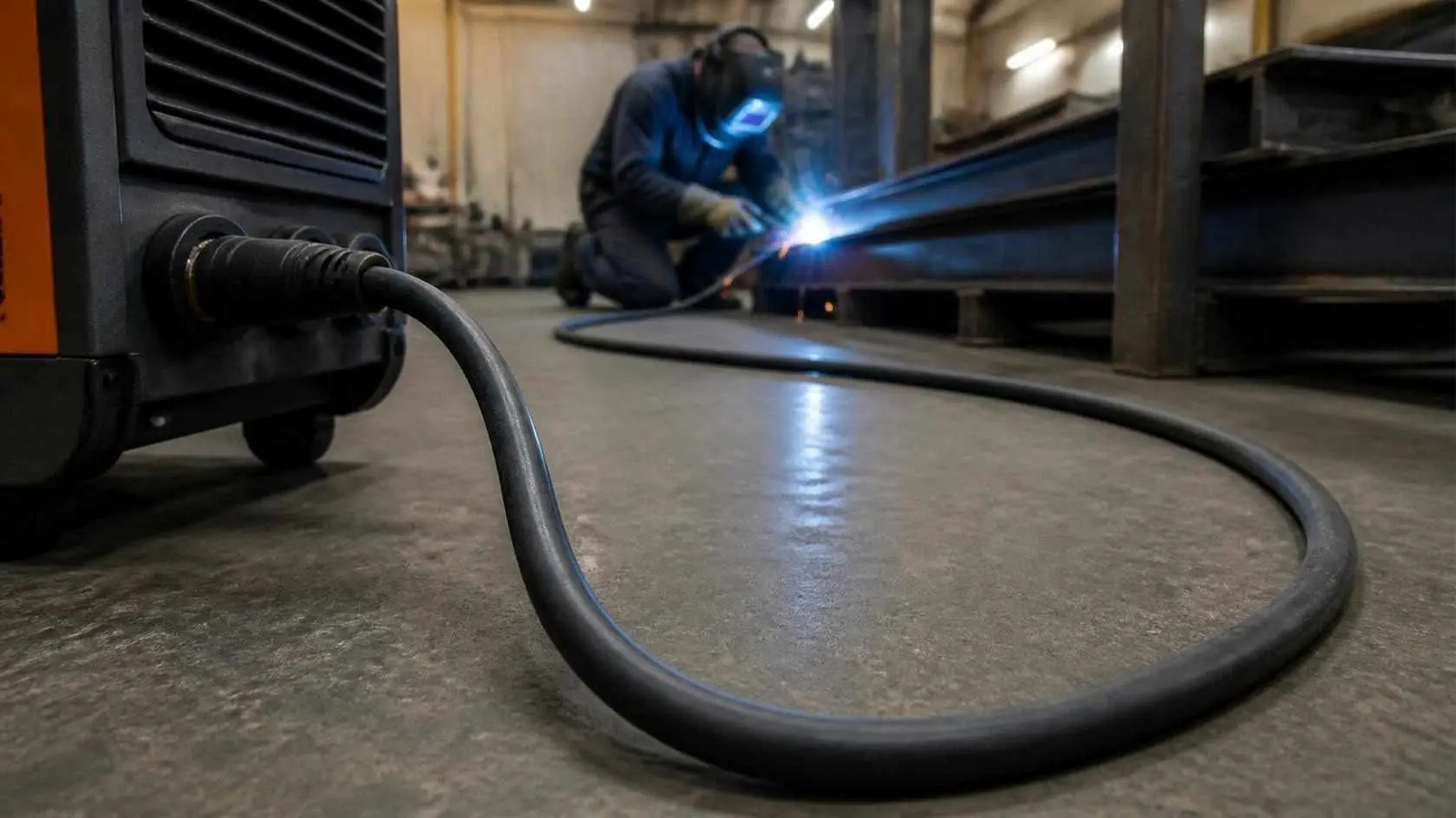

O cabo para máquina de solda 25mm atende justamente a esse tipo de necessidade quando suas características são compatíveis com o equipamento e o circuito.

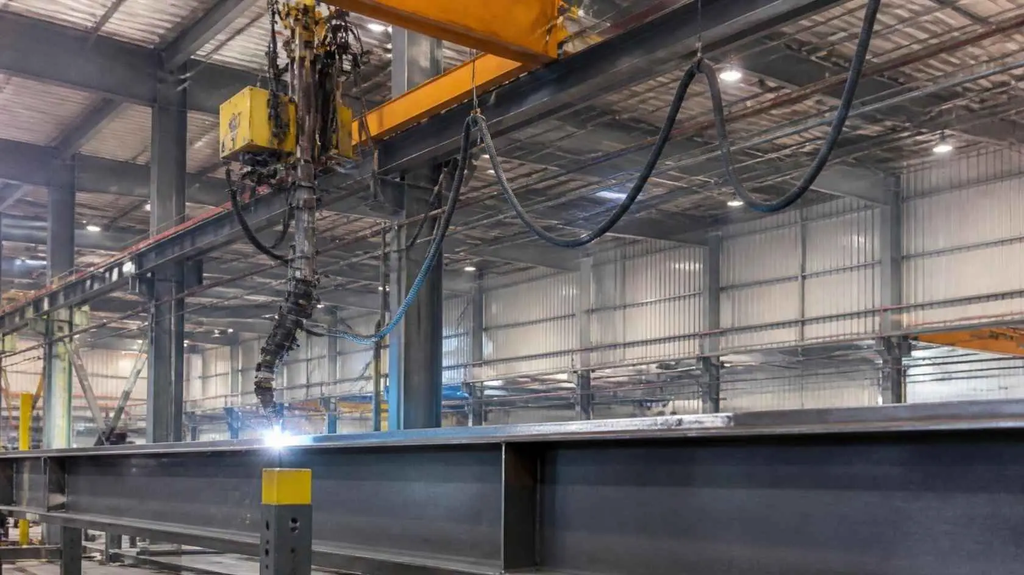

Em quais situações a flexibilidade pesa mais que a bitola?
A flexibilidade se torna um critério decisivo quando o cabo precisa acompanhar movimentos, curvas ou vibrações frequentes.
Algumas aplicações industriais apresentam esse cenário com bastante frequência:
- Máquinas móveis: o cabo acompanha o deslocamento do equipamento e precisa suportar flexões repetidas.

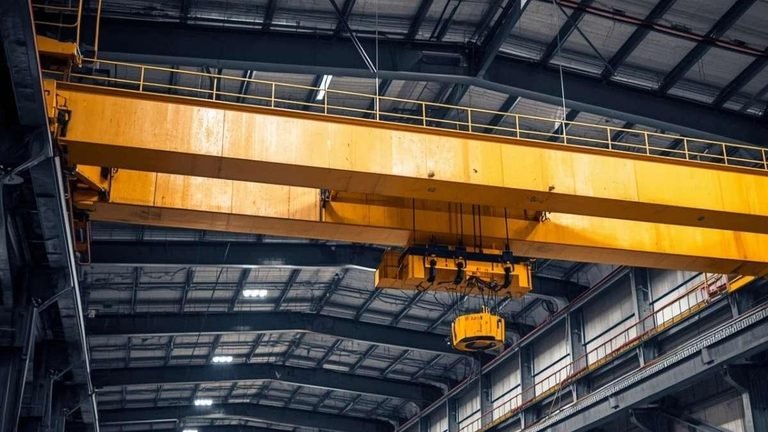

- Pontes rolantes: a movimentação do conjunto exige um cabo capaz de acompanhar o percurso com flexibilidade.
- Alimentadores móveis: conexões que sofrem movimentação contínua podem se beneficiar de uma construção mais flexível.
- Extensões para soldagem: o cabo precisa ser manuseado, enrolado e reposicionado durante o trabalho.
Nessas situações, escolher somente pela capacidade de corrente pode levar a uma solução pouco adequada mecanicamente. O cabo precisa suportar o ambiente real de trabalho.

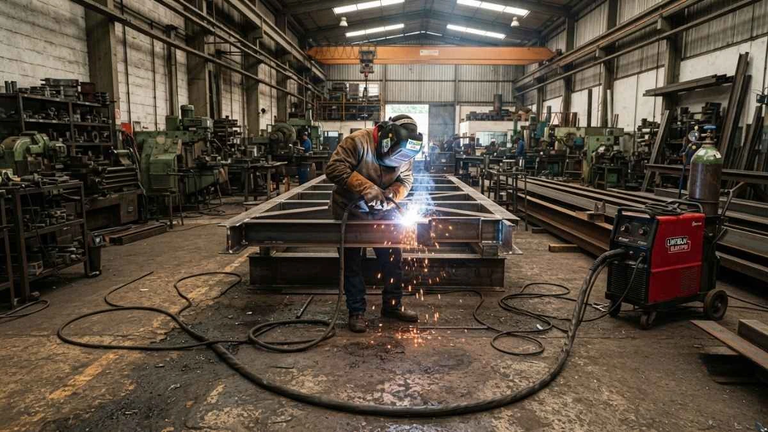

O cabo solda 25mm suporta ambientes severos?
Sim, dependendo da construção específica do modelo, o cabo solda 25mm pode ser adequado para ambientes que exigem resistência mecânica e maior tolerância ao desgaste.
Cabos de solda com cobertura apropriada podem ser utilizados em condições com abrasão, impactos e contato com determinados agentes presentes no ambiente industrial.
Essa característica é relevante porque o revestimento não atua apenas como isolamento elétrico. Ele também ajuda a proteger os condutores contra as condições externas.
Em uma oficina ou área industrial, por exemplo, o cabo pode entrar em contato com superfícies abrasivas, sofrer arraste ou ficar exposto a movimentações constantes.
A construção adequada ajuda a prolongar a vida útil do conjunto quando a aplicação está nas condições previstas para o cabo.
Quando o cabo de solda 25mm não deve substituir outra bitola?
O cabo de solda 25mm não deve ser escolhido como substituto automático de um alimentador apenas porque apresenta capacidade de corrente semelhante.
Existem situações em que a aplicação exige outro tipo de cabo ou um dimensionamento diferente. Instalações fixas em eletrodutos, por exemplo, precisam seguir os requisitos aplicáveis ao método de instalação e à finalidade do circuito.
Também é necessário avaliar a tensão, o comprimento do circuito e a queda de tensão. Um cabo que suporta a corrente necessária pode ainda não ser adequado para uma determinada distância.
Antes da substituição, verifique:
- Finalidade do circuito: confirme se o cabo de solda é apropriado para o tipo de circuito e equipamento.
- Método de instalação: avalie se a construção do cabo é compatível com a forma como será instalado.
- Corrente de operação: compare a corrente da aplicação com a capacidade admissível nas condições reais.
- Queda de tensão: recalcule a perda ao longo do percurso, principalmente em circuitos mais longos.
- Condições mecânicas: considere movimentação, abrasão, vibração e quantidade de flexões previstas.
Esses critérios evitam uma substituição baseada apenas na tabela de ampacidade. A equivalência elétrica é apenas uma parte da decisão.
Como a queda de tensão interfere na escolha do cabo?
A queda de tensão pode impedir que uma bitola aparentemente equivalente seja utilizada em determinado circuito.
Quanto maior for o comprimento do percurso, maior tende a ser a influência da resistência do condutor sobre a tensão disponível na carga. Por isso, o dimensionamento precisa considerar a distância entre a fonte e o equipamento.
Imagine uma máquina instalada a poucos metros da fonte. O resultado pode ser diferente de uma máquina semelhante alimentada por um cabo muito mais longo.
Nesse segundo cenário, a análise da queda de tensão pode exigir uma seção maior, mesmo quando a capacidade de corrente do cabo parece suficiente.
Por isso, a pergunta correta não é apenas “quantos amperes o cabo suporta?”. Também é preciso perguntar “qual será o comportamento desse cabo em todo o percurso?”.
Como comparar o cabo de solda 25mm com uma bitola maior?
A comparação deve considerar simultaneamente capacidade elétrica, instalação e características mecânicas.
Uma bitola maior pode ser necessária para atender à queda de tensão ou às condições específicas do circuito. Já o cabo de solda pode oferecer maior flexibilidade e resistência mecânica em uma aplicação móvel.
Isso cria uma diferença importante entre equivalência de corrente e equivalência de aplicação.
Um cabo de solda 25 mm² pode apresentar capacidade elétrica adequada para determinada carga, mas isso não significa que ele tenha as mesmas características de instalação de um cabo convencional de seção maior.
Para uma decisão técnica, compare pelo menos:
- Capacidade de corrente: verifique a corrente admissível nas condições reais de instalação.
- Flexibilidade: avalie a frequência e intensidade dos movimentos aos quais o cabo será submetido.
- Resistência mecânica: considere abrasão, impactos, arraste e vibração.
- Comprimento do circuito: calcule a queda de tensão antes de confirmar a substituição.
Quando esses fatores são analisados em conjunto, a comparação deixa de ser apenas uma disputa entre números de bitola.
Vale a pena escolher o cabo de solda 25mm?
Pode valer a pena quando a aplicação exige alta flexibilidade, resistência mecânica e capacidade adequada de condução de corrente.
O ganho está principalmente em aplicações móveis ou sujeitas a esforços repetidos. Nesses casos, a construção do cabo pode contribuir para uma instalação mais adequada ao funcionamento do equipamento.
Já em uma instalação fixa, a decisão precisa partir dos requisitos do circuito e das normas aplicáveis.
Não existe uma regra geral dizendo que o cabo de solda deve substituir uma determinada bitola convencional.
O melhor critério é comparar a capacidade elétrica com as condições reais de uso. Quando ambos os aspectos são compatíveis, o cabo de solda 25mm pode ser uma alternativa interessante para aplicações que exigem mobilidade e resistência.
Como escolher o cabo de solda 25mm para sua aplicação?
Comece pela corrente e pelo método de instalação, mas não pare nesses dois critérios. O ambiente e a movimentação também interferem diretamente na escolha.
Para comparar alternativas, reúna as informações do equipamento, distância do circuito, condições ambientais e frequência de movimentação.
A partir desses dados, fica mais fácil avaliar se o cabo para máquina de solda 25mm atende à aplicação ou se outra construção é mais adequada.
A Cabomaq oferece diferentes soluções em cabos de solda para aplicações que exigem flexibilidade, resistência e capacidade adequada de condução.
Conheça as opções disponíveis e compare as características de cada construção para identificar qual delas atende melhor às condições da sua aplicação.
