Como dimensionar o cabo de alumínio quadruplex 95mm em projetos de loteamentos urbanos?
O dimensionamento do cabo de alumínio quadruplex 95mm deve considerar a capacidade de condução de corrente, a queda de tensão, a configuração do condutor neutro e os esforços mecânicos da rede aérea.
Esses critérios garantem que o sistema de distribuição opere com segurança e desempenho adequado, além de atender aos requisitos técnicos previstos para redes aéreas de baixa tensão.
Em projetos de loteamentos urbanos, uma especificação correta evita retrabalho durante a implantação da infraestrutura elétrica e contribui para a confiabilidade da rede desde o início da operação.
Neste artigo, você entenderá quais fatores devem ser avaliados, quando esse cabo é indicado e como analisar sua aplicação em projetos de distribuição urbana.
Quais critérios devem ser considerados no dimensionamento?
O dimensionamento do cabo de alumínio quadruplex 95mm depende da análise conjunta das características elétricas e mecânicas da rede. Avaliar apenas a seção do condutor não é suficiente para definir a especificação.
Cada projeto possui condições próprias de carga, extensão da rede e configuração da distribuição, exigindo uma análise técnica antes da definição do cabo.
Os principais critérios são:
- Capacidade de condução de corrente: o cabo quadruplex 95mm corrente suporta aproximadamente 166 A em temperatura ambiente de 30 °C. Em temperaturas mais elevadas, essa capacidade deve ser reduzida conforme as condições de operação.
- Queda de tensão: o projeto deve respeitar o limite máximo permitido para o circuito, considerando comprimento da rede, corrente de projeto e fator de potência.
- Condutor neutro: a configuração normalmente utiliza três fases de 95 mm² e um neutro mensageiro, cuja seção pode variar conforme o projeto e o desequilíbrio entre as fases.
- Esforços mecânicos da rede: peso do cabo, distância entre postes e trações de montagem devem ser avaliados para garantir estabilidade da instalação.
Esses fatores mostram que o dimensionamento envolve muito mais do que escolher uma bitola. O objetivo é garantir que toda a rede opere nas condições previstas para o empreendimento.
Como a capacidade de corrente influencia a escolha do cabo?
A capacidade de corrente determina se o cabo de alumínio quadruplex 95mm consegue atender à demanda prevista para a rede sem comprometer seu desempenho.
No dimensionamento, esse critério deve ser comparado com a carga máxima coincidente do trecho do loteamento, garantindo que o condutor seja compatível com a operação esperada.
Como interpretar a capacidade de condução de corrente?
O cabo quadruplex 95mm corrente possui capacidade aproximada de 166 A quando considerado um ambiente com temperatura de 30 °C.
Esse valor serve como referência para o projeto. Em temperaturas mais elevadas, a capacidade de condução é reduzida, tornando necessária a verificação das condições reais de instalação antes da especificação definitiva.
Por que a queda de tensão deve ser analisada?
A queda de tensão deve ser considerada porque influencia diretamente o desempenho da rede de distribuição.
Durante o dimensionamento, é necessário verificar se os valores permanecem dentro dos limites estabelecidos para o circuito, considerando tanto as normas aplicáveis quanto os critérios definidos pela concessionária.
Quais fatores influenciam a queda de tensão?
O cálculo deve considerar o comprimento da rede, a corrente de projeto e o fator de potência adotado para a instalação.
A tabela abaixo resume os principais parâmetros avaliados.
| Critério | O que deve ser considerado |
| Comprimento da rede | Quanto maior o percurso, maior a influência na queda de tensão. |
| Corrente de projeto | Deve representar a demanda prevista para o trecho da rede. |
| Fator de potência | Normalmente considerado entre 0,80 e 0,95, conforme o projeto. |
| Limite permitido | O dimensionamento deve respeitar os limites estabelecidos pelas normas e pela concessionária. |
A análise desses fatores contribui para uma distribuição de energia mais eficiente e reduz a necessidade de ajustes durante a implantação da rede.
Como os esforços mecânicos influenciam a especificação do cabo?

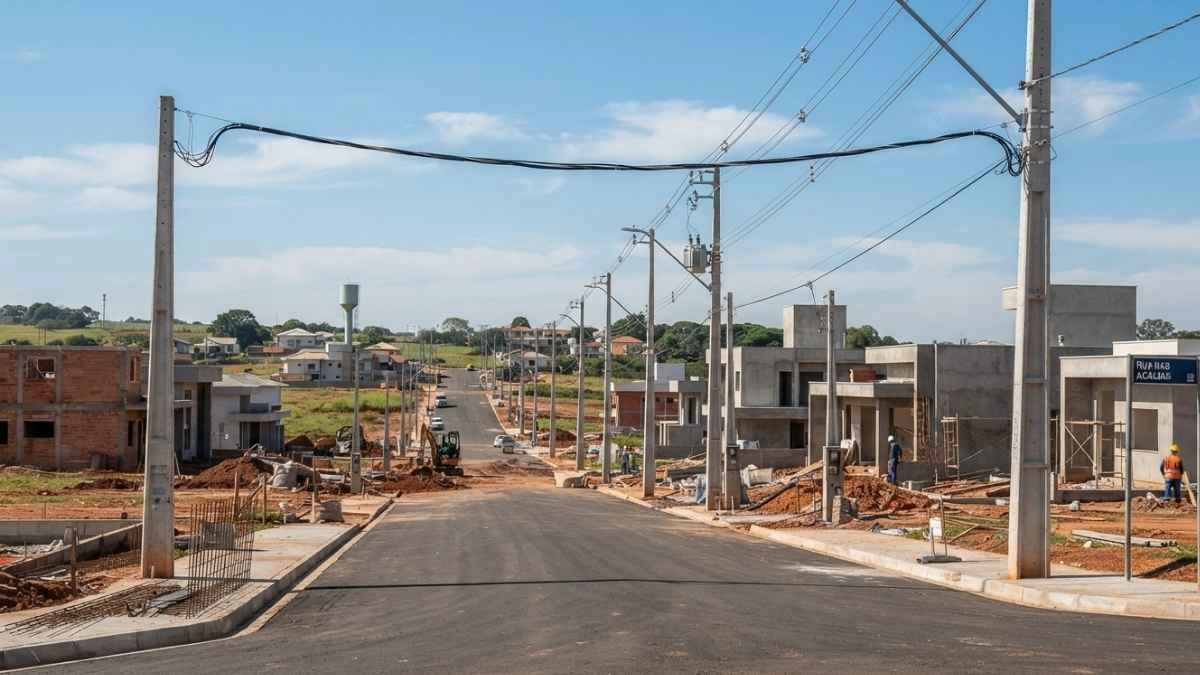

Os esforços mecânicos também fazem parte do dimensionamento do cabo de alumínio quadruplex 95mm em redes aéreas de baixa tensão.
Além dos critérios elétricos, o projeto deve garantir que o cabo suporte as condições de instalação previstas para o loteamento.
O que avaliar nos vãos entre postes?

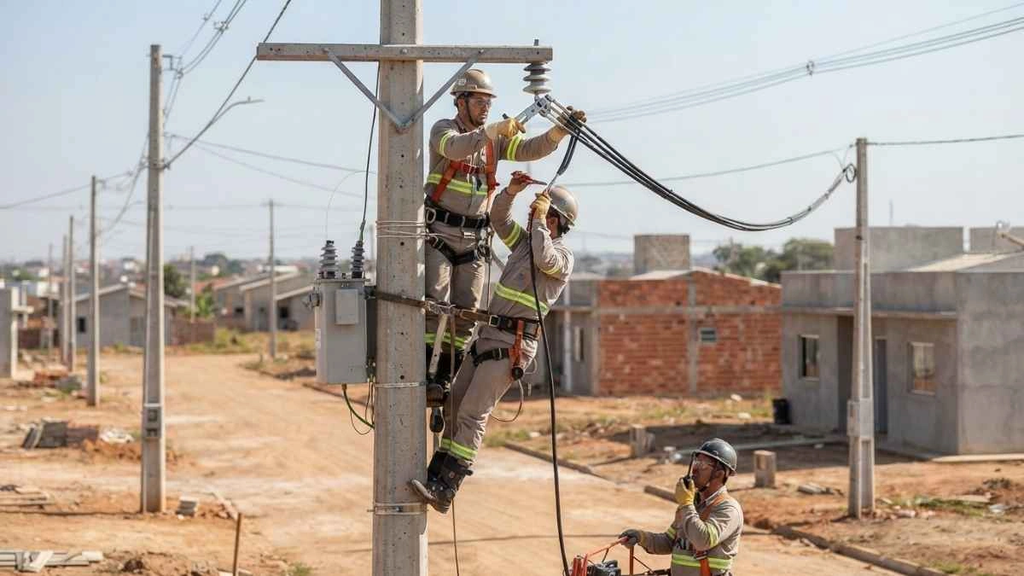

A especificação deve considerar o peso próprio do cabo, as trações aplicadas durante a montagem e a distância entre os postes.
Esses fatores ajudam a definir uma instalação adequada e contribuem para a estabilidade da rede ao longo da operação.
Como escolher um cabo adequado para o seu projeto?
A escolha do cabo de alumínio quadruplex deve estar alinhada às características técnicas da rede e aos requisitos definidos para o empreendimento.
Além do dimensionamento elétrico, é importante avaliar a construção do cabo, a configuração do neutro e sua compatibilidade com o projeto de distribuição.
A Cabomaq Forestieri, fabricante de fios e cabos elétricos com mais de 35 anos de atuação, oferece soluções para diferentes aplicações em redes de distribuição de energia.
Conhecer as características de cada cabo facilita a comparação entre alternativas e contribui para especificações mais assertivas.
Conclusão
O dimensionamento do cabo de alumínio quadruplex 95mm envolve a análise da capacidade de corrente, da queda de tensão, da configuração do neutro e dos esforços mecânicos da rede.
Quando esses critérios são considerados em conjunto, o projeto ganha mais segurança, confiabilidade e compatibilidade com as exigências das concessionárias e das normas aplicáveis.
Se o seu projeto exige uma especificação precisa para redes de distribuição urbana, explore as soluções em cabos de alumínio quadruplex da Cabomaq e compare as características técnicas disponíveis para escolher a alternativa mais adequada à sua aplicação.
