Principais aplicações do cabo PP 4 vias 10mm em equipamentos de potência
O cabo PP 4 vias 10mm é uma opção para alimentar máquinas, motores e equipamentos que exigem maior capacidade de condução elétrica. A seção de 10 mm² combina uma capacidade de corrente elevada com a flexibilidade característica dos cabos PP.
Essa configuração pode aparecer em aplicações industriais, equipamentos de potência e sistemas de refrigeração de maior porte. Porém, a escolha depende da corrente, tensão, comprimento do circuito e condições de instalação.
Neste artigo, você vai entender onde esse cabo pode ser utilizado e quais características devem ser analisadas antes de comparar diferentes bitolas de cabo PP.
Onde o cabo PP 4 vias 10mm pode ser utilizado?
O cabo PP 4 vias 10mm pode ser utilizado na alimentação de máquinas, motores e outros equipamentos elétricos que demandam maior capacidade de condução.
A quantidade de vias também permite atender circuitos que precisam de quatro condutores.
Entre as aplicações possíveis estão máquinas industriais, motores elétricos e equipamentos de refrigeração de maior porte. A utilização depende sempre das características elétricas da carga.

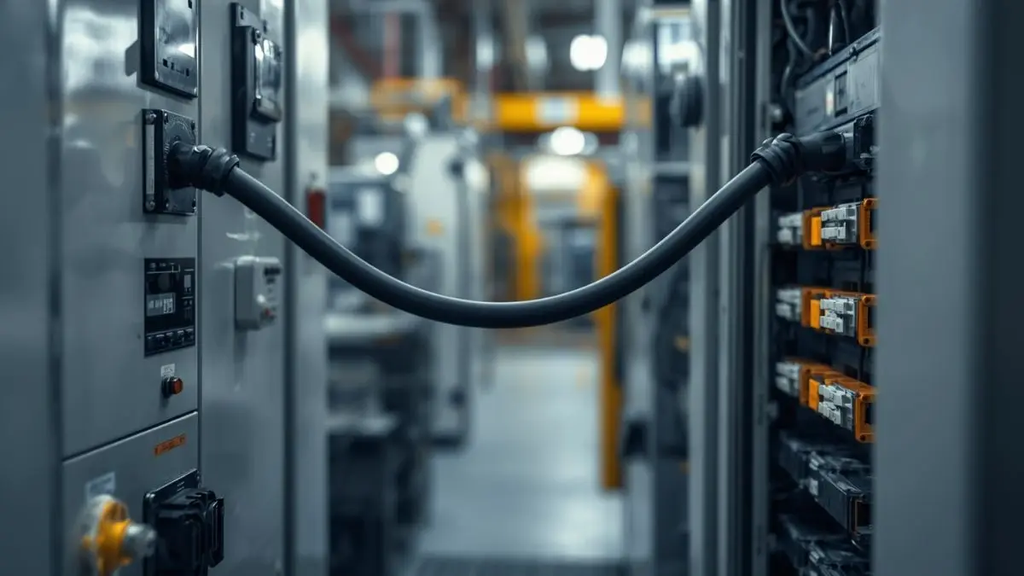

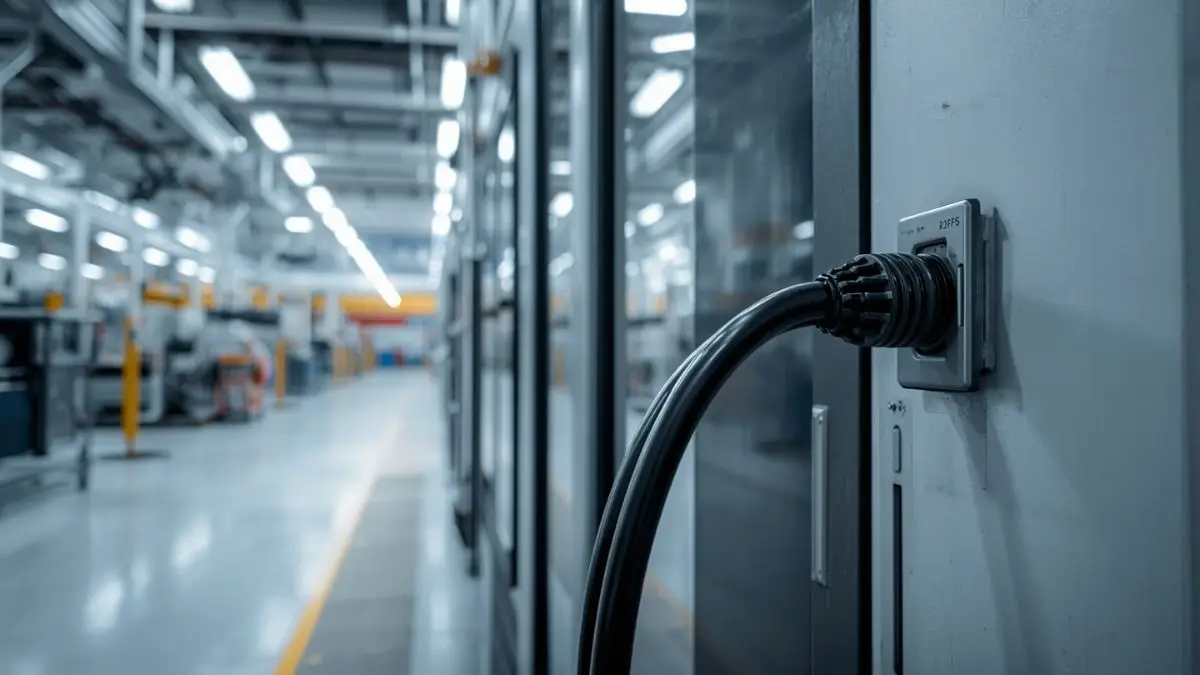

Máquinas industriais
Máquinas industriais podem exigir cabos capazes de conduzir correntes mais elevadas durante sua operação.
Nesses casos, a seção de 10 mm² pode ser adequada quando o dimensionamento do circuito indicar essa necessidade.
A flexibilidade do cabo também facilita o encaminhamento em equipamentos nos quais o cabo precisa acompanhar determinados trajetos ou curvas.
Motores elétricos
Motores podem apresentar correntes de operação significativas, principalmente em equipamentos de maior potência.
O cabo PP pode ser utilizado na alimentação quando suas características forem compatíveis com o circuito.
É necessário considerar também as condições de partida e operação do motor. A corrente nominal do equipamento não deve ser analisada isoladamente.

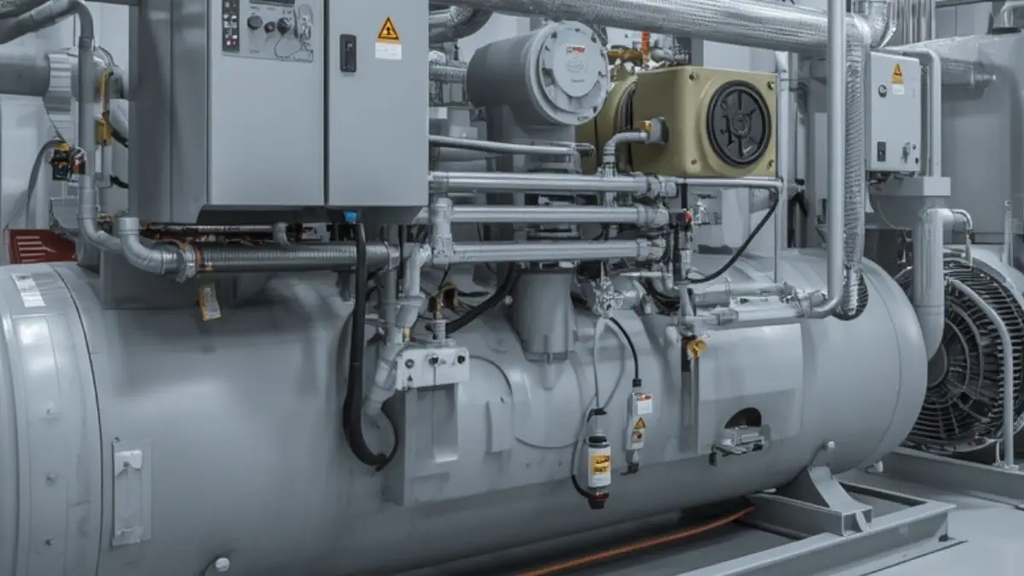

Sistemas de refrigeração
Equipamentos de refrigeração de maior porte também podem utilizar cabos com seções elevadas para sua alimentação elétrica.
Em sistemas desse tipo, a escolha deve considerar a demanda dos motores e demais componentes, além da tensão e das condições de instalação.
Por que utilizar quatro vias no cabo PP?
As quatro vias permitem que o cabo elétrico PP seja utilizado em circuitos que necessitam de quatro condutores. A configuração exata depende do sistema elétrico e do esquema de ligação do equipamento.
Por isso, escolher um cabo de quatro vias não significa apenas buscar uma seção maior. É necessário confirmar quais condutores o equipamento exige.
A quantidade de vias influencia a aplicação
Um equipamento pode precisar de diferentes combinações de condutores para sua alimentação e proteção. A configuração deve ser definida conforme o projeto elétrico.
Em uma máquina, por exemplo, o cabo pode fazer a ligação entre o equipamento e seu ponto de alimentação. Já em outra aplicação, a quantidade de condutores necessária pode ser diferente.
Por isso, quatro vias só devem ser escolhidas quando essa configuração for compatível com o circuito.
Quais características tornam o cabo PP 4 vias 10mm adequado para equipamentos de potência?
A seção de 10 mm² oferece maior capacidade de condução em comparação com seções menores. Já a construção flexível facilita o manuseio e o encaminhamento do cabo.
Na linha de cabos PP da Cabomaq Forestieri, os condutores são formados por fios de cobre eletrolítico e possuem classe 5 de encordoamento. O isolamento utiliza composto de PVC.
Essas características podem favorecer aplicações que combinam maior demanda elétrica com necessidade de flexibilidade.
O que a seção de 10 mm² representa?
A seção nominal indica a área do condutor e está diretamente relacionada à capacidade de condução de corrente.
Para o cabo PP flexível de 2, 3 e 4 vias, a tabela de capacidade da linha indica 50 A para a seção de 10 mm², considerando 30 °C de temperatura ambiente, 70 °C no condutor e todos os condutores carregados.
Esse valor serve como referência para compreender a diferença entre as seções. A capacidade real precisa ser analisada conforme as condições do circuito.
Por que a flexibilidade é importante?
O encordoamento flexível permite dobrar e movimentar o cabo com mais facilidade durante a instalação.
Isso pode ser útil em máquinas e equipamentos nos quais o trajeto do cabo não é totalmente retilíneo. A característica também facilita o manuseio durante a montagem.
Como escolher entre as diferentes bitolas de cabo PP?
A escolha da bitola deve começar pela corrente exigida pelo equipamento e pelas condições do circuito. Por isso, o cabo PP 4 vias 10mm não é automaticamente indicado para toda aplicação de maior potência.
A seção precisa ser compatível com a corrente de projeto e com fatores como comprimento, temperatura, agrupamento de cabos e método de instalação.
Compare a capacidade das principais seções
As diferentes bitolas de cabo PP apresentam capacidades de condução distintas. Uma comparação simples ajuda a visualizar por que a seção de 10 mm² é utilizada em cargas mais exigentes.
| Seção nominal | Capacidade indicada* |
| 2,5 mm² | 20 A |
| 4 mm² | 28 A |
| 6 mm² | 35 A |
| 10 mm² | 50 A |
*Valores indicados para cabo PP flexível de 2, 3 ou 4 vias, considerando as condições especificadas na tabela de capacidade de condução.
A diferença mostra que aumentar a seção do condutor permite trabalhar com correntes maiores nas condições previstas. Ainda assim, o dimensionamento deve considerar o conjunto da instalação.
Quais fatores devem ser analisados?
Antes de definir o cabo, alguns dados precisam ser conferidos:
- Corrente de operação: verifique a corrente exigida pelo equipamento em suas condições de funcionamento.
- Tensão do sistema: confirme a compatibilidade entre a tensão do circuito e a tensão de isolamento do cabo.
- Comprimento do circuito: considere a distância para avaliar possíveis efeitos de queda de tensão.
- Condições de instalação: analise temperatura, agrupamento e método de instalação.
- Quantidade de vias: confirme se quatro condutores atendem à configuração elétrica do equipamento.
Esses fatores evitam que a escolha seja feita apenas com base na potência indicada na placa do equipamento.
O cabo PP 4 vias 10mm pode ser utilizado em refrigeração pesada?
Desde que a configuração do cabo seja compatível com as exigências elétricas do equipamento.
Em sistemas de refrigeração de maior porte, a seção de 10 mm² pode ser considerada quando a corrente do circuito exigir essa capacidade.
Equipamentos desse tipo podem utilizar motores e outros componentes com demanda elétrica elevada.
Por isso, corrente, tensão, comprimento do circuito e condições de instalação precisam ser avaliados em conjunto.
O mesmo raciocínio vale para máquinas industriais. O tamanho ou a potência aparente do equipamento não determina sozinho a bitola adequada.
O que analisar antes da aplicação?
A escolha deve partir dos dados elétricos do equipamento e das características da instalação.
Também é necessário verificar a tensão de isolamento disponível. Na linha da Cabomaq Forestieri, existem versões de cabo PP com tensão de isolamento de 500 V e 0,6/1 kV.
A instalação deve ainda atender aos requisitos técnicos aplicáveis ao circuito, incluindo os critérios da NBR 5410 para instalações elétricas de baixa tensão.
Quando o cabo PP 4 vias 10mm é uma opção?
O cabo PP 4 vias 10mm pode ser considerado quando o circuito exige quatro condutores e uma seção de 10 mm² é compatível com a corrente de projeto e as condições de instalação.
Máquinas industriais, motores e equipamentos de refrigeração de maior porte estão entre os contextos em que essa configuração pode ser avaliada.
A principal conclusão é simples: a escolha não deve partir apenas da ideia de que equipamentos mais potentes precisam de cabos mais grossos. O correto é relacionar a seção, a quantidade de vias e as características elétricas da aplicação.
Ainda ficou com dúvida sobre as aplicações do cabo PP 4 vias 10mm? Continue explorando os conteúdos sobre cabo elétrico PP e conheça as diferenças entre as principais configurações, bitolas e possibilidades de uso.
