Como a blindagem protege o cabo de controle blindado contra interferências eletromagnéticas na indústria?
Em ambientes industriais, motores, máquinas e outros equipamentos podem gerar interferências eletromagnéticas capazes de comprometer a transmissão de sinais. É nesse cenário que o cabo de controle blindado ganha importância.
A blindagem cria uma camada adicional de proteção ao redor dos condutores, reduzindo a exposição aos ruídos eletromagnéticos e contribuindo para uma transmissão mais estável.
Para quem lida com automação, controle e instrumentação, entender como essa proteção funciona ajuda a avaliar quando um cabo com blindagem é mais adequado para a instalação.
O que é um cabo de controle blindado?

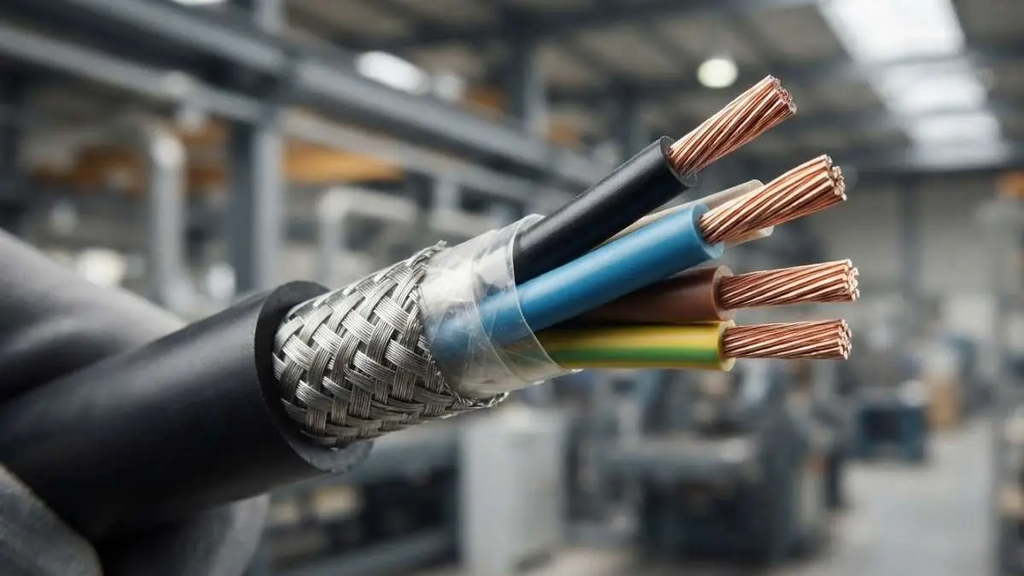

O cabo de controle blindado é um cabo que possui uma camada adicional de proteção ao redor dos condutores internos. Essa estrutura tem a função de reduzir os efeitos das interferências geradas pela própria rede elétrica e pelo ambiente.
Em uma instalação industrial, essa característica ganha relevância porque diferentes equipamentos podem operar simultaneamente em um mesmo ambiente.
Quando há presença significativa de ruídos eletromagnéticos, a transmissão de sinais pode ser afetada.
A blindagem funciona como uma barreira adicional entre os condutores e essas interferências. Por isso, os cabos blindados são utilizados em sistemas de automação, controle de processos e instrumentação, onde a integridade dos sinais é importante para o funcionamento do sistema.
Quais materiais podem formar a blindagem?
A blindagem não possui uma única construção. O material utilizado varia conforme as características e necessidades da aplicação.
Entre as possibilidades apresentadas nas referências estão:
- Malha de cobre nu ou estanhado: utilizada conforme as condições da instalação, sendo o cobre estanhado mais indicado para locais úmidos ou sujeitos à maresia.
- Fita de poliéster e alumínio: utilizada como uma das alternativas de composição da camada de blindagem.
- Fita de cobre: utilizada em construções como a blindagem BFC, aplicada de forma helicoidal sobre a capa interna.
A escolha da blindagem deve considerar o ambiente e as características do projeto, e não apenas a necessidade genérica de utilizar um cabo blindado.
Como a blindagem reduz as interferências eletromagnéticas?
A blindagem reduz a exposição dos condutores aos ruídos eletromagnéticos presentes no ambiente.
Esse efeito é relevante principalmente em instalações industriais, onde equipamentos podem gerar campos capazes de interferir nos sinais transmitidos.
Sem proteção adequada, essas interferências podem provocar falhas de comunicação, comprometer a qualidade dos sinais e até causar interrupções no funcionamento dos sistemas.
Por isso, a diferença entre um cabo blindado e um não blindado não está apenas na construção física. Ela também está relacionada ao nível de proteção oferecido ao sistema.
Cabo blindado x não blindado: quando a diferença importa?
A escolha depende principalmente do ambiente e dos requisitos da aplicação. Cabos não blindados podem atender instalações em que a interferência eletromagnética é menos relevante.
Já o cabo blindado shield é mais indicado quando existe necessidade de maior proteção contra EMI e maior confiabilidade na transmissão de dados e sinais.
| Característica | Cabo blindado | Cabo não blindado |
| Proteção contra EMI | Maior proteção contra interferências eletromagnéticas. | Mais suscetível a ruídos em ambientes com alta atividade elétrica. |
| Estrutura | Possui camada metálica de proteção. | Não possui camada metálica adicional. |
| Aplicações | Automação, controle de processos e ambientes com ruído eletromagnético. | Aplicações menos exigentes em relação à interferência. |
| Instalação | Exige atenção à conexão e ao aterramento da blindagem. | Possui instalação mais simples. |
A comparação mostra porque não existe uma escolha universal. O cabo deve acompanhar as condições encontradas no local de instalação.
Onde o cabo de controle blindado é utilizado?

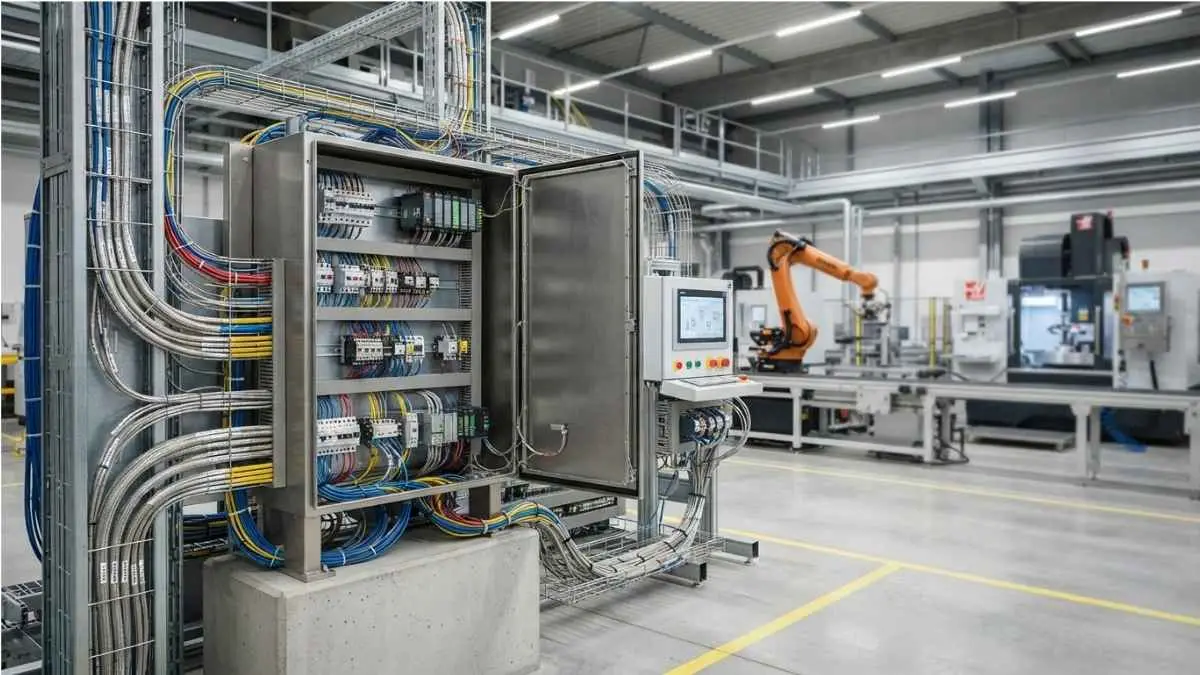

O cabo de controle blindado é utilizado principalmente em aplicações industriais nas quais a estabilidade dos sinais é relevante. Isso inclui sistemas de automação, controle e instrumentação.
Entre as aplicações citadas nas referências estão:
- Automação industrial: utilizado para preservar a integridade dos sinais em ambientes sujeitos a interferências eletromagnéticas.
- Sistemas de controle e instrumentação: aplicado em plantas industriais, refinarias e processos químicos para transmissão de sinais de controle e medição.

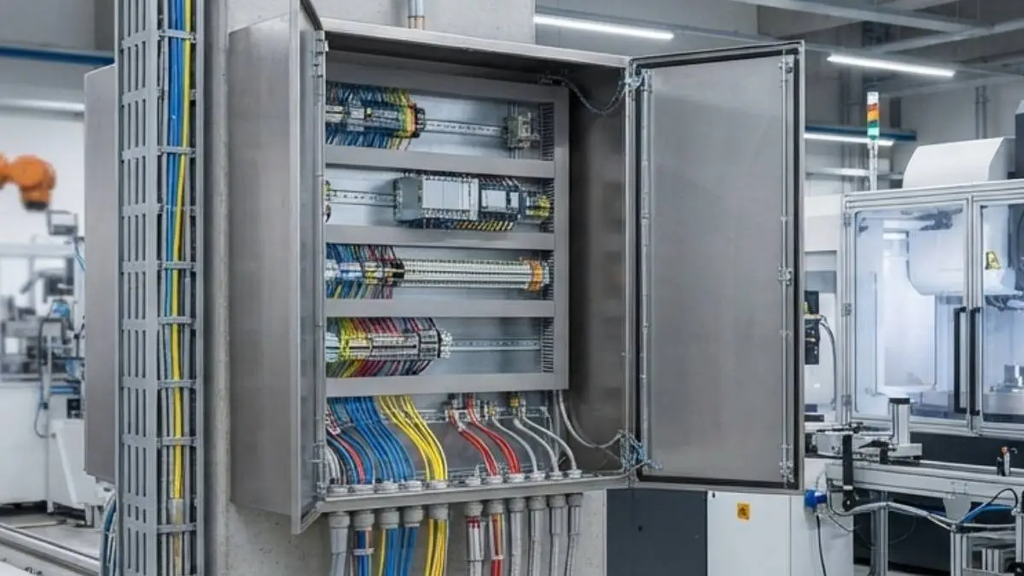

- Painéis de controle: utilizado em sistemas nos quais uma rede elétrica mais estável é necessária.
- Automação de subestações: empregado em sistemas que precisam manter a confiabilidade dos sinais e comandos.
- Sistemas de ignição de máquinas: utilizado em aplicações industriais que exigem maior proteção contra interferências.
O ponto em comum entre essas aplicações é a necessidade de manter os sinais mais protegidos em ambientes nos quais a atividade elétrica pode gerar ruídos.
Como escolher o cabo com blindagem para uma aplicação industrial?
A escolha deve considerar o tipo de instalação, as condições do ambiente e as características do sistema que será conectado. A blindagem, sozinha, não define qual cabo é adequado.
Quais critérios devem ser avaliados?
Alguns fatores ajudam a direcionar a especificação:
- Tipo de instalação: considere onde o cabo será instalado e quais condições estarão presentes durante a operação.
- Condições térmicas: avalie a temperatura do ambiente e a compatibilidade da capa externa com essas condições.
- Voltagem da rede: verifique a tensão envolvida na aplicação para selecionar uma construção compatível.
- Número de equipamentos integrados: considere a quantidade de equipamentos conectados pelo sistema.
- Riscos mecânicos: avalie a possibilidade de dobras e outros esforços que possam afetar a integridade do cabo.
Esses critérios ajudam a evitar uma especificação baseada apenas na presença ou ausência da blindagem. A construção do cabo precisa estar alinhada ao conjunto de condições da instalação.
Outro ponto merece atenção: a conexão e o aterramento da blindagem precisam ser tratados corretamente para a proteção cumprir sua função. A própria instalação deve ser compatível com a construção escolhida.
Por que a escolha correta do cabo impacta a confiabilidade do sistema?
A escolha adequada contribui para manter a integridade dos sinais e reduzir problemas associados às interferências externas. Em sistemas industriais, isso pode representar uma diferença importante na estabilidade da operação.
Um cabo inadequado para o ambiente pode deixar o sistema mais exposto a ruídos. Já uma construção compatível com as condições da instalação oferece uma camada adicional de proteção aos sinais.
Além da proteção contra EMI, determinadas construções de cabos blindados também oferecem resistência mecânica, proteção contra abrasão, umidade e outras condições adversas.
Isso amplia a confiabilidade do conjunto quando essas características são necessárias à aplicação.
A especificação, portanto, deve considerar o cabo como parte do sistema. Quanto mais exigente for o ambiente, maior deve ser o cuidado na avaliação da construção, da blindagem e das condições de instalação.
Como a Cabomaq pode contribuir na escolha do cabo blindado?
A Cabomaq Forestieri atua na fabricação de cabos elétricos e possui soluções de comando e controle blindadas para aplicações que exigem proteção contra interferências.
Entre as opções apresentadas pela empresa está o Cabo de Comando e Controle 0,6/1 kV Blindado, destinado a circuitos de controle, sinalização, comando e alimentação de energia em instalações com tensão nominal de até 1 kV.
A construção BFC utiliza fita de cobre aplicada helicoidalmente sobre a capa interna.
A definição do produto deve partir das características da instalação. Por isso, avaliar a configuração do cabo em conjunto com o ambiente e os requisitos do sistema é uma etapa importante antes da especificação.
Conclusão
O cabo de controle blindado é uma alternativa para instalações industriais nas quais as interferências eletromagnéticas podem comprometer a transmissão de sinais.
Sua camada de blindagem atua como uma proteção adicional para os condutores, contribuindo para maior estabilidade e confiabilidade em sistemas de controle, automação e instrumentação.
A escolha, porém, não deve considerar apenas a existência da blindagem. Tipo de instalação, condições térmicas, tensão, equipamentos integrados e possíveis esforços mecânicos também fazem parte da especificação.
Caso esteja avaliando diferentes construções para uma aplicação industrial, vale aprofundar a comparação entre os tipos de blindagem e entender qual configuração atende melhor às condições do seu projeto.
