Comparativo de eficiência entre cabo fotovoltaico 4mm e 6mm em grandes usinas solares
Em projetos de geração fotovoltaica em escala utility, pequenas perdas elétricas se transformam em prejuízos relevantes ao longo dos anos. Um erro comum está na escolha da bitola dos cabos, especialmente ao subdimensionar trechos em corrente contínua.
A decisão entre cabo fotovoltaico 6mm e cabo fotovoltaico 4mm impacta diretamente a queda de tensão, o aquecimento dos condutores e, principalmente, o rendimento energético da usina.
Ao longo deste comparativo, você vai entender como cada opção se comporta em campo e qual faz mais sentido em cenários de grande porte.
Por que a bitola do cabo influencia tanto na eficiência?
Em sistemas fotovoltaicos, a energia gerada pelos módulos percorre longas distâncias até chegar ao inversor. Nesse trajeto, ocorre perda de energia por efeito Joule, proporcional à resistência elétrica do condutor.
A resistência, por sua vez, é inversamente proporcional à área do cabo. Portanto, quanto maior for a seção transversal, menor a resistência e menores as perdas.
Essa relação afeta diretamente:
- Queda de tensão ao longo da linha em corrente contínua (CC).
- Eficiência global do sistema fotovoltaico.
- Temperatura de operação dos cabos.
- Vida útil dos componentes elétricos.
Em grandes usinas, onde os strings percorrem dezenas ou até centenas de metros até a string box, essa diferença deixa de ser teórica e passa a impactar o resultado financeiro do projeto.
Comparativo técnico: cabo fotovoltaico 4mm vs. cabo fotovoltaico 6mm
Para uma análise mais objetiva, vale observar os principais parâmetros elétricos e operacionais.
| Característica | Cabo 4mm² | Cabo 6mm² | Impacto na usina |
| Área transversal | 4 mm² | 6 mm² | Menor resistência no 6mm |
| Capacidade de corrente | ~30 a 37A | ~35 a 50A | Maior capacidade de carga |
| Queda de tensão | Mais elevada | Reduzida | Melhor entrega ao inversor |
| Perda de energia | Maior por metro | Menor por metro | Melhor rendimento energético |
| Aplicação típica | Strings curtas | Longas distâncias | Mais adequado para utility |
A diferença parece pequena no papel, mas se multiplica em milhares de metros de cabos instalados.
Eficiência energética em longas distâncias
Em usinas solares de grande porte, a distância entre os módulos e os inversores é um fator crítico. Mesmo com tensões elevadas em corrente contínua (CC), a perda acumulada pode comprometer o desempenho.
O uso do cabo fotovoltaico 6mm reduz significativamente a resistência do circuito, resultando em:
- Menor dissipação térmica ao longo do cabo.
- Maior tensão efetiva chegando ao inversor.
- Melhor aproveitamento da energia gerada pelos módulos.
Esse ganho reflete diretamente no Performance Ratio (PR) da usina, um dos principais indicadores de eficiência operacional.
Em projetos com vida útil estimada entre 20 e 25 anos, essa diferença acumulada frequentemente supera o investimento inicial mais alto do cabo de maior bitola.
Capacidade de corrente e evolução dos módulos solares
Outro ponto relevante está na evolução tecnológica dos módulos fotovoltaicos. Painéis mais modernos, especialmente os bifaciais e de alta potência, operam com correntes mais elevadas.
Nesse cenário, o cabo fotovoltaico 6mm oferece maior margem de segurança térmica e elétrica.
Isso evita:
- Sobreaquecimento em condições de pico.
- Redução da vida útil da isolação.
- Riscos operacionais em condições severas.
Além disso, permite maior flexibilidade no dimensionamento dos strings, reduzindo limitações de projeto.
Queda de tensão: o ponto decisivo
A queda de tensão é, na maioria dos casos, o fator determinante na escolha da bitola.
Em sistemas fotovoltaicos, recomenda-se manter perdas na linha de CC abaixo de 1% a 1,5%. Em distâncias maiores, atingir esse limite com cabos de 4mm² se torna inviável.
O cabo fotovoltaico 6mm se destaca justamente por manter a tensão dentro dos parâmetros ideais mesmo em percursos mais longos.
Isso garante que a energia gerada pelos módulos chegue com maior integridade ao inversor, reduzindo perdas invisíveis que impactam diretamente a geração de kWh.
Onde o cabo 4mm ainda pode ser utilizado?
Apesar das limitações em grandes usinas, o cabo fotovoltaico 4mm ainda tem espaço em aplicações específicas.
Ele pode ser adotado em:
- Interligações curtas entre módulos próximos.
- Trechos internos em estruturas compactas.
- Sistemas com baixa corrente e curta distância.
Nesses casos, o uso do 4mm² não compromete o desempenho, desde que o projeto respeite os limites de queda de tensão.
Fora dessas condições, a economia inicial tende a se transformar em perda energética ao longo do tempo.

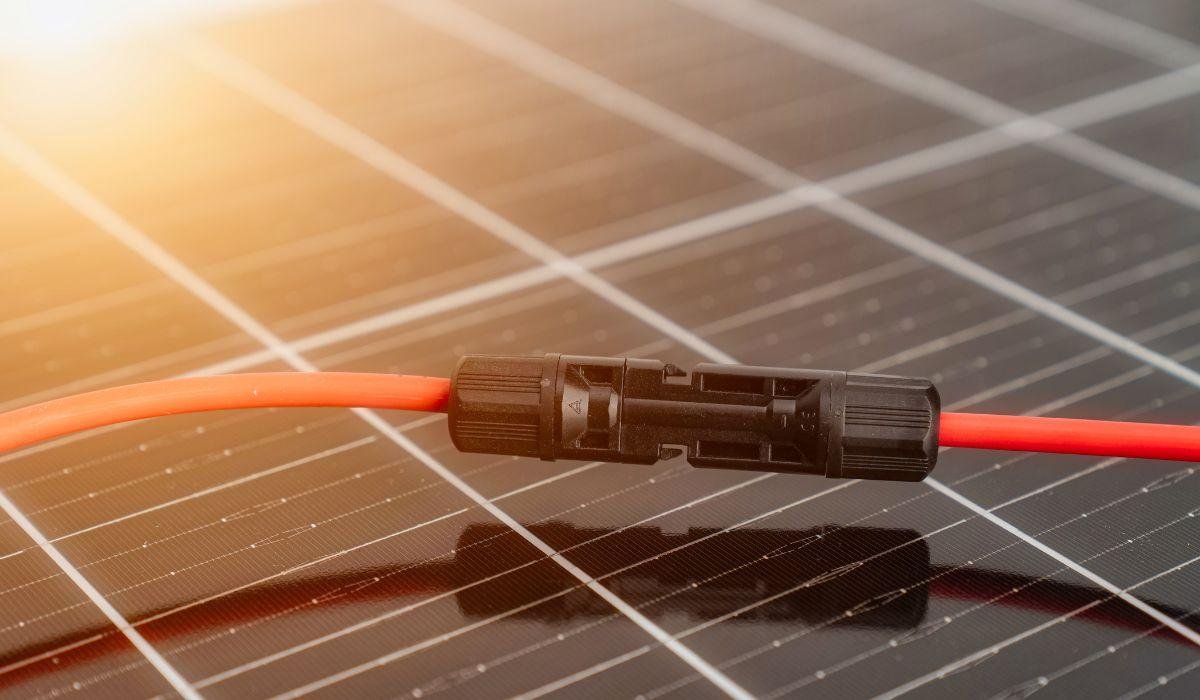

Integração com string box e conectores MC4
A escolha da bitola também influencia a integração com outros componentes do sistema, como a string box e os conectores MC4.
Cabos de 6mm² oferecem vantagens importantes:
- Melhor compatibilidade com sistemas de maior corrente.
- Menor risco de aquecimento em conexões.
- Maior robustez mecânica em instalações externas.
Em usinas de grande porte, onde há milhares de conexões, esse fator contribui para reduzir falhas e custos de manutenção.
Especificações do cabo fotovoltaico da Cabomaq
Ao selecionar cabos para aplicações solares, não basta considerar apenas a bitola. A qualidade construtiva e a conformidade com normas são determinantes.
Os cabos fotovoltaicos da Cabomaq, como a linha Foretox Solar, são desenvolvidos para atender às exigências de ambientes externos e operação contínua.
Entre os principais diferenciais, destacam-se:
- Condutor de cobre eletrolítico flexível, garantindo alta condutividade elétrica.
- Isolação e cobertura com compostos resistentes à radiação UV e intempéries.
- Suporte a altas temperaturas de operação, inclusive em regime contínuo.
- Alta durabilidade em ambientes agressivos, como usinas em solo.
Essas características são essenciais para manter a estabilidade elétrica ao longo dos anos, especialmente em projetos de grande escala.
Se quiser avaliar a aplicação ideal para o seu projeto, vale a pena falar com um especialista e analisar o dimensionamento completo do sistema.

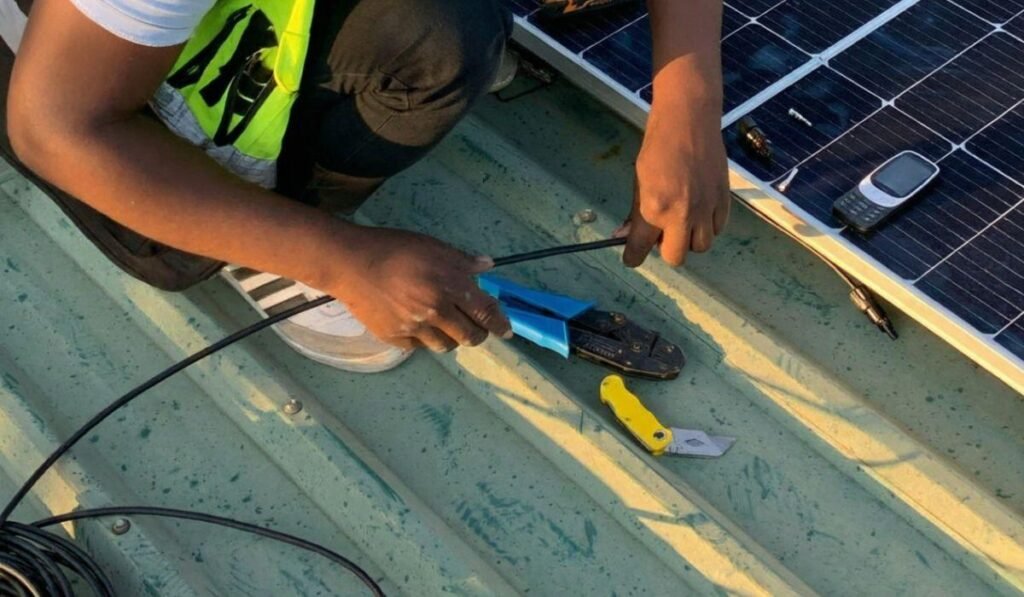

Como escolher entre 4mm e 6mm no seu projeto?
A escolha correta passa por uma análise técnica mais ampla, considerando variáveis elétricas e físicas do projeto.
Entre os principais fatores, estão:
- Distância entre módulos e inversores.
- Corrente de operação dos strings.
- Limite de queda de tensão aceitável.
- Condições ambientais da instalação.
Em projetos utility-scale, o padrão de mercado já aponta o cabo fotovoltaico 6mm como escolha predominante para linhas principais de CC.
Isso ocorre porque ele entrega maior previsibilidade de desempenho e menor risco de perdas ao longo do tempo.
Conclusão: qual é a melhor escolha para grandes usinas?
Em usinas solares de grande porte, eficiência não é um detalhe, é um fator decisivo de rentabilidade.
O cabo fotovoltaico 6mm se consolida como a melhor escolha para longas distâncias e correntes mais elevadas, garantindo menor queda de tensão, maior segurança operacional e melhor desempenho energético.
Já o cabo fotovoltaico 4mm continua útil em aplicações pontuais, desde que respeitados os limites técnicos.
Ao considerar o ciclo de vida do projeto, investir na bitola correta evita perdas acumuladas e melhora o retorno sobre o investimento.
