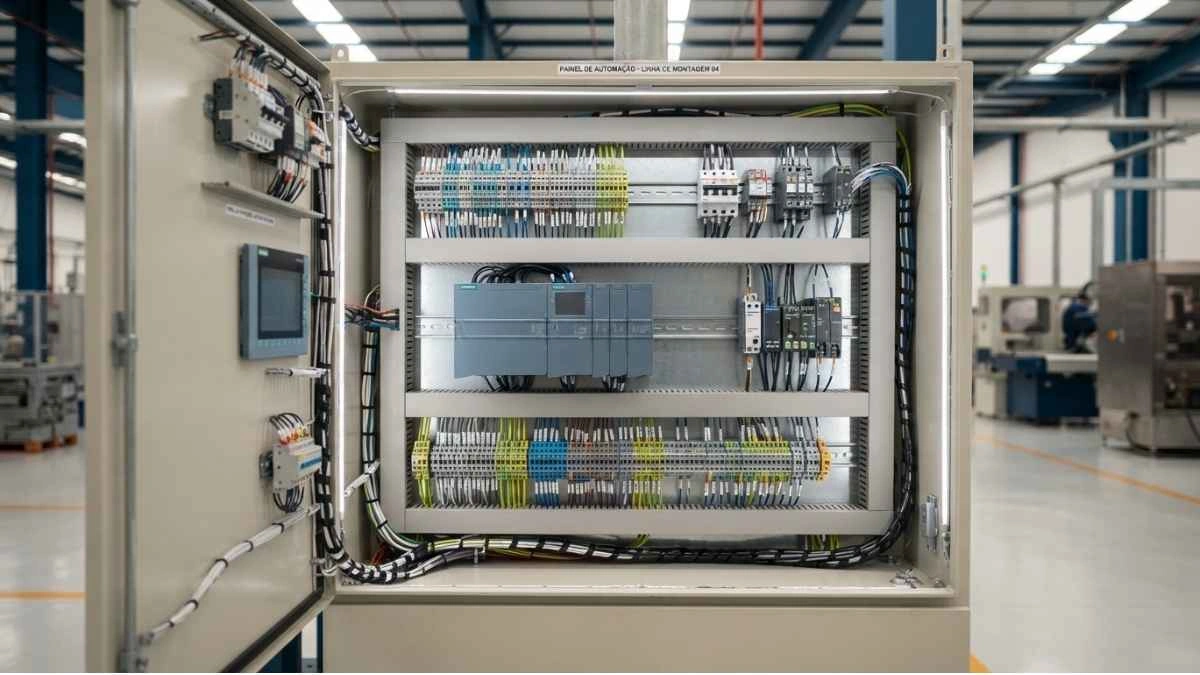

Diferenças cruciais entre cabos de instrumentação e controle na automação industrial

Os cabos de instrumentação e controle possuem funções distintas dentro da automação industrial.

Enquanto os cabos de instrumentação são desenvolvidos para transmitir sinais com alta precisão, os cabos de controle são utilizados para acionar, comandar e interligar equipamentos elétricos.

Conhecer essa diferença evita especificações inadequadas, reduz interferências eletromagnéticas e contribui para a confiabilidade dos processos industriais.

Se você atua com projetos, manutenção ou integração de sistemas de automação, entender quando utilizar cada tipo de cabo facilita a escolha da solução mais adequada para cada aplicação.

Qual é a diferença entre cabos de instrumentação e controle?

A principal diferença está na função que cada cabo desempenha dentro da instalação industrial.

Os cabos de instrumentação e controle são projetados para aplicações distintas. Os cabos de instrumentação transportam sinais de baixa intensidade entre sensores, transmissores e instrumentos.

Já os cabos de controle conduzem sinais destinados ao comando e acionamento de equipamentos.

Essa diferença influencia diretamente a construção do cabo, o nível de blindagem e a proteção contra interferências elétricas.

A comparação abaixo facilita a visualização dessas características.

Característica	Cabo de instrumentação	Cabo de controle
Função principal	Transmissão de sinais de medição e instrumentação	Comando e acionamento de equipamentos
Tipo de sinal	Baixa potência e alta sensibilidade	Sinais de comando e controle
Blindagem	Frequentemente utilizada para reduzir interferências	Pode ou não possuir blindagem, conforme a aplicação
Aplicações comuns	Sensores, transmissores e instrumentos	Motores, painéis elétricos, CLPs e sistemas de comando

Embora possam estar presentes no mesmo sistema de automação, cada cabo atende a uma necessidade específica do processo.

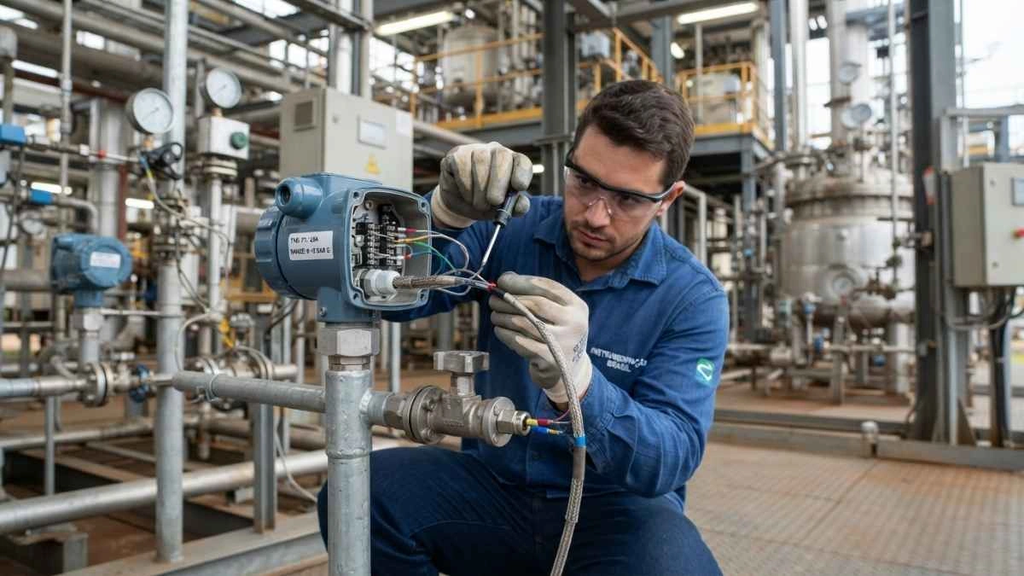

Quando utilizar um cabo de instrumentação blindado?

O cabo de instrumentação blindado é indicado quando a transmissão dos sinais precisa ocorrer com maior proteção contra interferências eletromagnéticas.

Ambientes industriais costumam concentrar motores, inversores de frequência, transformadores e outros equipamentos que geram campos eletromagnéticos capazes de afetar sinais de baixa intensidade.

Nessas situações, a blindagem ajuda a preservar a integridade das informações enviadas entre os instrumentos de campo e os sistemas de controle.

Entre as aplicações mais comuns estão:

• Instrumentação de processos: sensores de pressão, temperatura, vazão e nível exigem transmissão precisa dos sinais para evitar erros de leitura.
• Áreas com elevado ruído eletromagnético: instalações próximas a motores, inversores e linhas de potência se beneficiam da proteção adicional da blindagem.
• Sistemas de automação industrial: a comunicação entre instrumentos e controladores depende da estabilidade dos sinais para garantir decisões corretas do processo.
• Plantas industriais de grande porte: quanto maior for a complexidade da instalação, maior tende a ser a necessidade de preservar a qualidade dos sinais transmitidos.

Quando especificado corretamente, o cabo blindado reduz a influência de interferências externas e contribui para medições mais confiáveis.

Por que os cabos de controle são importantes na automação industrial?

Os cabos de controle são responsáveis por transmitir sinais de comando entre painéis elétricos, controladores e equipamentos de campo.

Eles fazem parte da infraestrutura que permite acionar motores, válvulas, contatores, relés e diversos dispositivos presentes nos processos industriais.

Como eles contribuem para a operação?

Quando o sistema envia um comando para ligar um motor ou abrir uma válvula, esse sinal percorre os cabos de controle até o equipamento responsável pela execução da operação.

Por esse motivo, a escolha do cabo deve considerar fatores como tensão de trabalho, condições ambientais, flexibilidade e exigências da instalação.

Embora transmitam sinais diferentes dos cabos de instrumentação, ambos desempenham papéis complementares dentro da automação industrial.

Eles trabalham em conjunto para as informações serem coletadas, processadas e transformadas em comandos que mantêm o funcionamento seguro e eficiente da planta industrial.

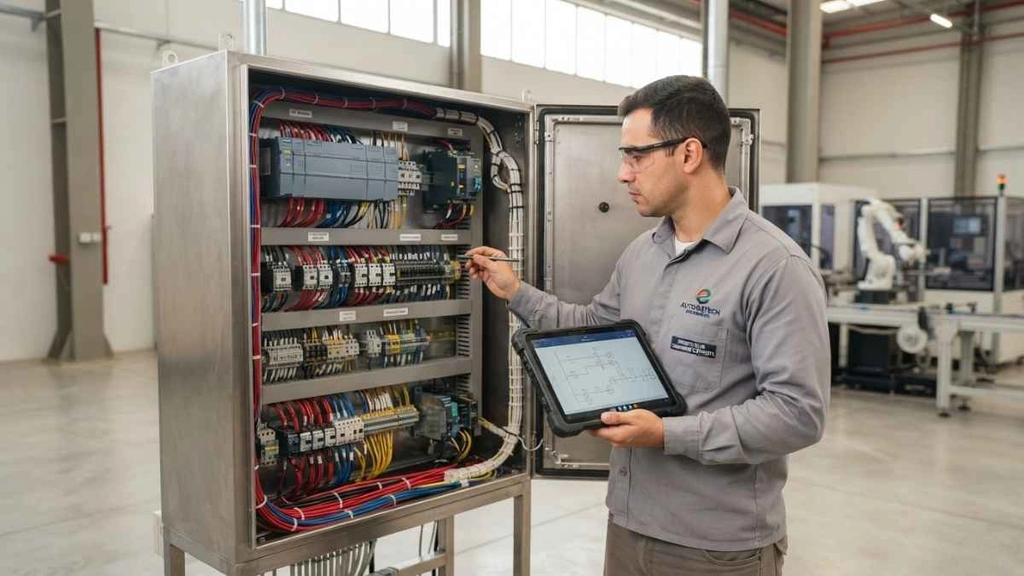

Como escolher entre cabos de instrumentação e controle?

A escolha entre cabos de instrumentação e controle depende da função que o cabo desempenhará no sistema. O primeiro passo é identificar se a aplicação envolve transmissão de sinais de medição ou envio de comandos para equipamentos.

Quando essa análise é feita ainda na fase de projeto, fica mais fácil garantir desempenho, segurança e confiabilidade da automação.

Antes da especificação, vale considerar alguns critérios:

• Tipo de sinal transmitido: sinais de instrumentação exigem maior estabilidade, enquanto sinais de controle estão relacionados ao acionamento de dispositivos.
• Presença de interferências eletromagnéticas: ambientes com motores, inversores de frequência e equipamentos de potência podem exigir um cabo de instrumentação blindado.
• Condições de instalação: temperatura, umidade, agentes químicos e esforços mecânicos influenciam na escolha do cabo mais adequado.
• Características do processo industrial: distância entre equipamentos, nível de automação e requisitos operacionais também fazem parte da especificação.

Analisar esses fatores evita incompatibilidades e contribui para um sistema mais estável ao longo do tempo.

Quais problemas uma especificação incorreta pode causar?

Escolher o cabo inadequado pode comprometer o desempenho da automação, mesmo quando os demais componentes do sistema estão corretamente dimensionados.

Em aplicações de instrumentação, por exemplo, interferências podem alterar a qualidade dos sinais enviados pelos sensores. Já nos circuitos de controle, uma especificação incompatível pode afetar a comunicação entre painéis e equipamentos.

Entre os impactos mais comuns estão:

Problema	Possível consequência
Interferência eletromagnética	Leituras incorretas e instabilidade nos sinais.
Perda de qualidade do sinal	Redução da precisão das medições do processo.
Falhas de comunicação	Acionamentos inconsistentes entre controladores e equipamentos.
Maior necessidade de manutenção	Aumento das paradas para diagnóstico e correção de falhas.

Por isso, a seleção do cabo deve fazer parte da estratégia de confiabilidade da instalação, e não apenas da lista de materiais do projeto.

Como aumentar a confiabilidade dos sistemas de automação?

A confiabilidade começa com a escolha dos componentes adequados para cada aplicação. Nos sistemas industriais, isso inclui selecionar corretamente os cabos de instrumentação e controle de acordo com as características do processo.

Além da especificação técnica, a qualidade construtiva dos cabos influencia diretamente a estabilidade da operação e a durabilidade da instalação.

A Cabomaq Forestieri, fabricante de fios e cabos elétricos com mais de 35 anos de atuação, desenvolve soluções para diferentes segmentos industriais, atendendo aplicações que exigem segurança, desempenho e confiabilidade.

Conhecer as diferenças entre cada tipo de cabo permite projetar sistemas mais eficientes e reduzir problemas que poderiam ser evitados ainda na fase de engenharia.

Conclusão

Os cabos de instrumentação e controle possuem funções complementares, mas não podem ser tratados como equivalentes.

Enquanto os cabos de instrumentação priorizam a transmissão precisa de sinais, os cabos de controle são destinados ao comando e acionamento de equipamentos industriais.

Entender essa diferença ajuda engenheiros, projetistas e integradores a especificar cada solução de forma mais assertiva, reduzindo riscos de falhas e aumentando a confiabilidade da automação.
