Tudo o que você precisa saber para dimensionar o cabo PP 3×6 em equipamentos de potência
O dimensionamento do cabo PP 3x6mm não deve partir apenas da potência do equipamento. É preciso analisar corrente, método de instalação, temperatura, agrupamento, comprimento do circuito e características da isolação.
Isso acontece porque a seção do condutor interfere diretamente na capacidade de condução de corrente, no aquecimento, na queda de tensão e na segurança da instalação.
O cabo PP 3×6 da Cabomaq possui três condutores de cobre eletrolítico, com pureza de 99,9%, classe 5 de encordoamento e isolação à base de PVC. A versão de 6 mm² está disponível tanto em 500 V quanto em 0,6/1 kV.
A questão é entender quando essa configuração atende ao equipamento e quais parâmetros precisam ser verificados antes da especificação.
O que significa cabo PP 3x6mm?
O cabo PP 3x6mm é um cabo multipolar com três condutores de seção nominal de 6 mm² cada. Na linha da Cabomaq, ele utiliza condutores de cobre eletrolítico, têmpera mole e classe 5 de encordoamento.

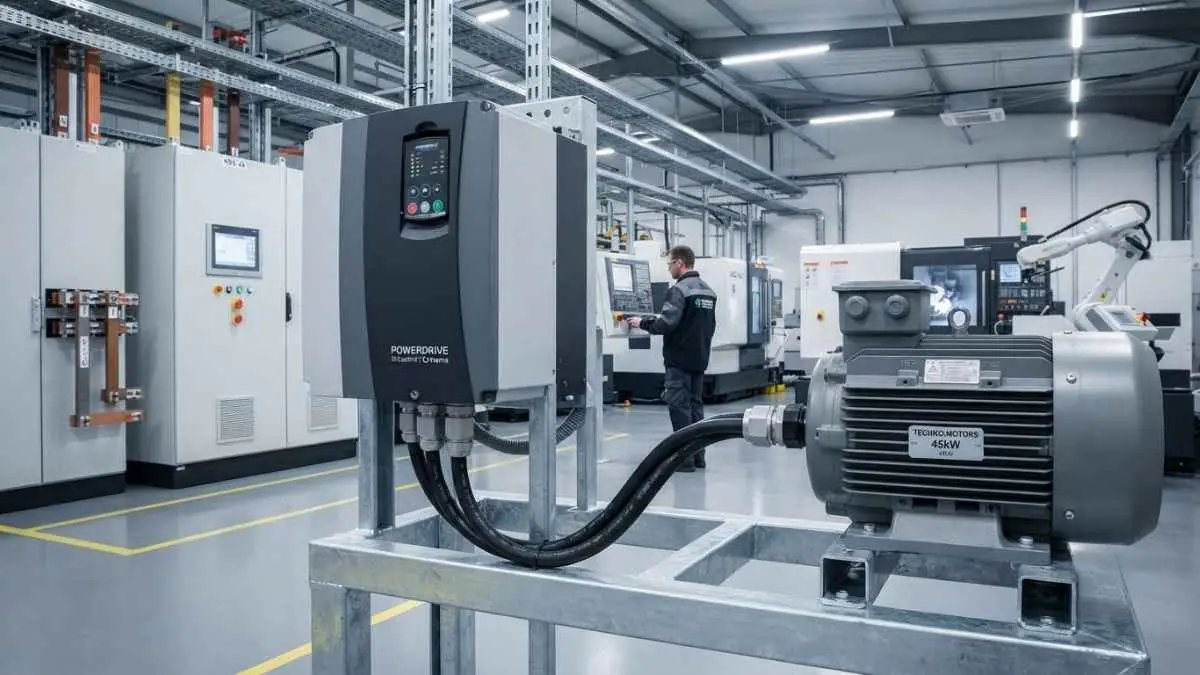

A construção flexível torna o cabo PP adequado para alimentação elétrica e interligações de equipamentos móveis. A própria Cabomaq indica sua utilização em motores, máquinas em geral, aparelhos portáteis e extensões.
A nomenclatura também ajuda a interpretar o produto:
| Elemento | Significado |
| PP | Cabo multipolar com cobertura externa de PVC |
| 3 | Três condutores |
| 6 mm² | Seção nominal de cada condutor |
Essa leitura é o primeiro passo. A partir dela, o dimensionamento precisa avançar para as condições reais do circuito.
Como dimensionar o cabo PP 3×6 para um equipamento de potência?
O dimensionamento começa pela corrente que o circuito deverá conduzir e continua com a análise das condições de instalação. A seção escolhida precisa suportar a demanda sem gerar aquecimento excessivo ou queda de tensão inadequada.
Para determinar a corrente, é necessário conhecer a potência do equipamento e a tensão do circuito. A referência da Cabomaq apresenta a relação P = I × V, utilizada para obter a corrente a partir desses valores.
Depois dessa primeira etapa, o cálculo precisa considerar como o cabo será instalado.
Por que a corrente não é o único critério?
Porque dois circuitos com a mesma corrente podem apresentar condições térmicas diferentes.
A temperatura ambiente, a quantidade de cabos agrupados, o método de instalação e o comprimento do circuito podem alterar a capacidade de condução e a necessidade de correções.
Por isso, o cabo PP 3x6mm não deve ser especificado apenas porque a potência do equipamento parece compatível com a seção de 6 mm².
Quais fatores devem ser considerados no dimensionamento?
Além da corrente do circuito, o dimensionamento deve considerar as condições que influenciam a capacidade de condução e o comportamento elétrico do cabo.
Os principais parâmetros indicados nas referências são:
- Corrente do circuito: determina a demanda elétrica que os condutores precisarão suportar.
- Método de instalação: influencia a dissipação de calor e a capacidade de condução do cabo.
- Temperatura ambiente: temperaturas elevadas podem reduzir a capacidade de condução de corrente.
- Quantidade de cabos agrupados: a proximidade entre vários cabos aumenta o aquecimento e pode exigir fatores de correção.
- Comprimento do circuito: trechos maiores apresentam maior resistência elétrica e podem exigir atenção adicional à queda de tensão.
- Condições ambientais: umidade, vibrações e produtos químicos agressivos podem influenciar a escolha da construção e da isolação.
Esses fatores mostram porque o dimensionamento é uma análise do circuito completo, e não apenas da seção nominal do condutor.
Como o método de instalação interfere na escolha do cabo PP 3×6?
O método de instalação interfere diretamente na capacidade de condução de corrente. A instalação pode ocorrer em diferentes condições, como eletrodutos, bandejas ou fixação direta, e cada situação possui características térmicas próprias.
Também é necessário avaliar a quantidade de cabos instalados próximos uns dos outros. Quanto maior for o agrupamento, maior pode ser o aquecimento provocado pela proximidade.
Por isso, as tabelas da NBR 5410 devem ser consultadas para determinar a seção adequada conforme o método de instalação e os fatores envolvidos.
E se houver vários cabos próximos?
O agrupamento pode reduzir a capacidade de condução de corrente.
Em instalações com vários cabos dentro de eletrodutos ou bandejas, o calor gerado pela proximidade precisa ser considerado. A referência recomenda aplicar os fatores de correção correspondentes ao agrupamento.
Esse cuidado é especialmente relevante em painéis, máquinas e instalações industriais com vários circuitos concentrados no mesmo espaço.
Qual é a influência da temperatura no dimensionamento?
A temperatura interfere na capacidade de condução de corrente do cabo. Quanto maior for a temperatura do ambiente, maior a necessidade de considerar sua influência sobre o desempenho térmico do condutor.
A escolha da isolação também está relacionada às condições de instalação, já que diferentes materiais podem ser indicados conforme as características e exigências do ambiente.
No caso do cabo PP 3x6mm da Cabomaq, a construção utiliza isolação de PVC com classe térmica de 70°C.
Portanto, a temperatura prevista para o circuito precisa ser confrontada com as características do cabo antes da especificação.
Quando considerar o cabo PP 3x6mm 1kV?
A versão cabo PP 3x6mm 1kV deve ser considerada quando a tensão de isolamento requerida pela aplicação for compatível com a especificação de 0,6/1 kV.
A linha Cabomaq apresenta o cabo PP em duas opções de tensão de isolamento: 500 V e 0,6/1 kV. Para três condutores de 6 mm², a versão 0,6/1 kV possui espessura nominal de isolação de 1,0 mm, cobertura de 2,1 mm e diâmetro externo nominal de 14,30 mm.
Isso diferencia a especificação elétrica da simples escolha da seção. Dois cabos podem ter a mesma bitola e apresentar características de tensão de isolamento diferentes.
Como a queda de tensão afeta a escolha do cabo PP 3×6?
A queda de tensão precisa ser analisada principalmente em circuitos mais longos. Conforme o comprimento aumenta, a resistência elétrica do cabo também cresce, o que pode exigir uma seção maior para manter a queda dentro dos limites aceitáveis.
Por isso, mesmo que a capacidade de condução de corrente indique 6 mm², o comprimento do circuito pode levar a uma avaliação diferente.
Em equipamentos industriais instalados a distâncias maiores do ponto de alimentação, esse critério ganha ainda mais relevância.
O que acontece quando a queda de tensão é ignorada?
A queda de tensão pode comprometer o funcionamento adequado dos equipamentos.
A referência da Cabomaq associa cabos inadequadamente dimensionados a perdas de energia e queda de tensão, com possíveis impactos no desempenho das máquinas e na estabilidade da operação.
Por isso, a análise precisa verificar simultaneamente a capacidade de condução e a queda de tensão.
Qual é a diferença entre cabo PP 3×6 500V e 0,6/1kV?
A principal diferença está na tensão de isolamento especificada para cada versão.
Na linha da Cabomaq, o cabo PP 3×6 está disponível em 500 V e 0,6/1 kV. A construção, porém, apresenta diferenças dimensionais entre as duas versões.

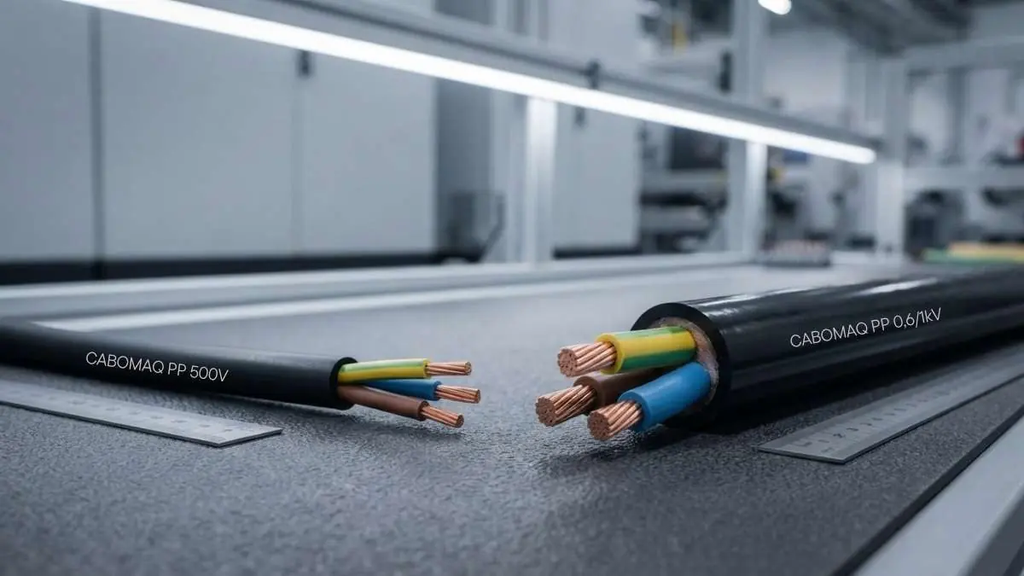

| Característica | Cabo PP 3×6 500V | Cabo PP 3×6 0,6/1kV |
| Número de condutores | 3 | 3 |
| Seção nominal | 6 mm² | 6 mm² |
| Tensão de isolamento | 500 V | 0,6/1 kV |
| Espessura nominal da isolação | 1,0 mm | 1,0 mm |
| Espessura nominal da cobertura | 1,9 mm | 2,1 mm |
| Diâmetro externo nominal | 12,75 mm | 14,30 mm |
| Massa aproximada | 288 kg/km | 362 kg/km |
Os valores são nominais e estão sujeitos às tolerâncias admitidas em norma, conforme a própria especificação do produto.
A escolha entre as versões, portanto, deve partir da tensão prevista para o circuito e das demais condições do projeto.
Quais problemas podem surgir com um cabo subdimensionado?
Um cabo subdimensionado pode sofrer sobrecarga e aquecimento excessivo. A elevação da temperatura pode degradar a isolação e aumentar riscos de falhas elétricas.
Entre os efeitos associados ao dimensionamento inadequado estão:
- Superaquecimento: a corrente acima da capacidade do cabo eleva sua temperatura de operação.
- Queda de tensão: a resistência do condutor pode provocar redução da tensão disponível no equipamento.
- Danos à isolação: o excesso de temperatura pode comprometer o material isolante.
- Curto-circuito: a deterioração da isolação pode criar condições para falhas elétricas.
- Interrupções na operação: problemas elétricos podem afetar o funcionamento de máquinas e sistemas.
O dimensionamento correto busca justamente evitar esse conjunto de problemas sem recorrer automaticamente a uma seção maior do que a necessária.
Um cabo superdimensionado é sempre uma escolha mais segura?
Não necessariamente. Um cabo com seção maior pode aumentar o custo e gerar desperdício de material, além de dificultar a instalação.
O objetivo do dimensionamento é encontrar uma seção adequada às condições do circuito, equilibrando segurança, desempenho e economia.
Isso significa que especificar um cabo PP 3x6mm ou optar por outra seção exige uma análise técnica. A escolha deve ser sustentada pelos parâmetros do projeto, e não por uma regra genérica.
Como avaliar se o cabo PP 3x6mm é adequado ao equipamento?
O cabo PP 3x6mm deve ser avaliado a partir da corrente exigida pelo equipamento, do método de instalação, da temperatura, do agrupamento, do comprimento e da tensão de isolamento necessária.
A construção da Cabomaq oferece três condutores de cobre eletrolítico com 99,9% de pureza, classe 5 de encordoamento, isolação em PVC e classe térmica de 70°C.
A especificação também contempla versões de 500 V e 0,6/1 kV, ampliando as possibilidades de aplicação dentro das condições previstas pelo fabricante.
Antes de fechar a especificação, portanto, vale conferir estes pontos:
- Demanda de corrente: confirme a corrente que o circuito deverá conduzir.
- Condição de instalação: verifique como o cabo será disposto e se haverá agrupamento.
- Temperatura de operação: avalie a temperatura ambiente e as condições térmicas do local.
- Comprimento do circuito: analise a influência da distância sobre a queda de tensão.
- Tensão de isolamento: selecione a versão compatível com a tensão prevista no circuito.
Essa avaliação transforma a escolha da bitola em uma decisão técnica alinhada às condições reais de operação.
Por que o dimensionamento correto é decisivo em equipamentos de potência?
Porque o cabo é parte do sistema elétrico que alimenta o equipamento. Uma especificação inadequada pode comprometer eficiência, segurança, continuidade operacional e custos de manutenção.
Para o engenheiro responsável pelo projeto, isso significa avaliar a seção do condutor em um conjunto maior de variáveis.
O cabo PP 3x6mm pode atender determinadas aplicações, mas sua adequação precisa ser demonstrada pelo dimensionamento do circuito.
A Cabomaq disponibiliza diferentes configurações de cabos PP, incluindo versões de 500 V e 0,6/1 kV, permitindo analisar a solução conforme as características do projeto.
Conclusão
Dimensionar o cabo PP 3x6mm exige mais do que verificar a potência do equipamento. Corrente, método de instalação, temperatura, agrupamento, comprimento e tensão de isolamento precisam entrar na análise.
A seção de 6 mm² pode ser adequada quando atende às condições elétricas e térmicas do circuito. Quando esses critérios não são compatíveis, o projeto precisa considerar outra configuração.
Para avançar na especificação, o próximo passo é comparar as características construtivas e elétricas disponíveis para cada aplicação. Conhecer as opções de cabo PP 3×6 e suas versões de tensão ajuda a transformar o dimensionamento em uma decisão mais precisa.
