Entenda as exigências da norma NBR 7286 para cabos de potência com isolação extrudada

Especificar cabos apenas pela tensão nominal ou pelo custo ainda é um erro comum em projetos industriais. Esse tipo de decisão ignora fatores críticos como comportamento térmico, resistência mecânica e desempenho ao longo do tempo.

O impacto aparece rápido. Aquecimento excessivo, degradação da isolação e falhas prematuras comprometem a confiabilidade do sistema elétrico e aumentam o risco de paradas não programadas.

É nesse contexto que o cabo NBR 7286 se torna referência técnica. A norma define critérios rigorosos para garantir que o cabo entregue desempenho consistente em condições reais de operação.

O que a NBR 7286 regula e por que isso importa no projeto?

A norma estabelece requisitos para cabos de potência com isolação sólida extrudada, especialmente aqueles baseados em compostos como o EPR e variações como HEPR.

Ela não trata apenas da construção do cabo, mas do desempenho ao longo do ciclo de vida.

Isso inclui desde a seleção de materiais até os limites operacionais em diferentes condições elétricas e térmicas.

Aplicação em sistemas industriais

O cabo NBR 7286 é utilizado em instalações fixas, atendendo circuitos de geração, distribuição e consumo de energia.

Na indústria, aparece em cenários como:

• Alimentação de motores de grande porte em linhas automatizadas.
• Interligação entre subestações e painéis de baixa tensão.
• Distribuição de energia em plantas com alta densidade de carga.

Quando o projeto exige estabilidade e previsibilidade, a conformidade com a norma reduz variáveis críticas.

Constituição do cabo: como os materiais influenciam o desempenho?

A estrutura de um cabo conforme a norma não é definida apenas por padrão construtivo, mas pela função de cada camada no desempenho elétrico e térmico.

Principais elementos construtivos

Antes de analisar desempenho, é importante entender os componentes básicos que a norma regula:

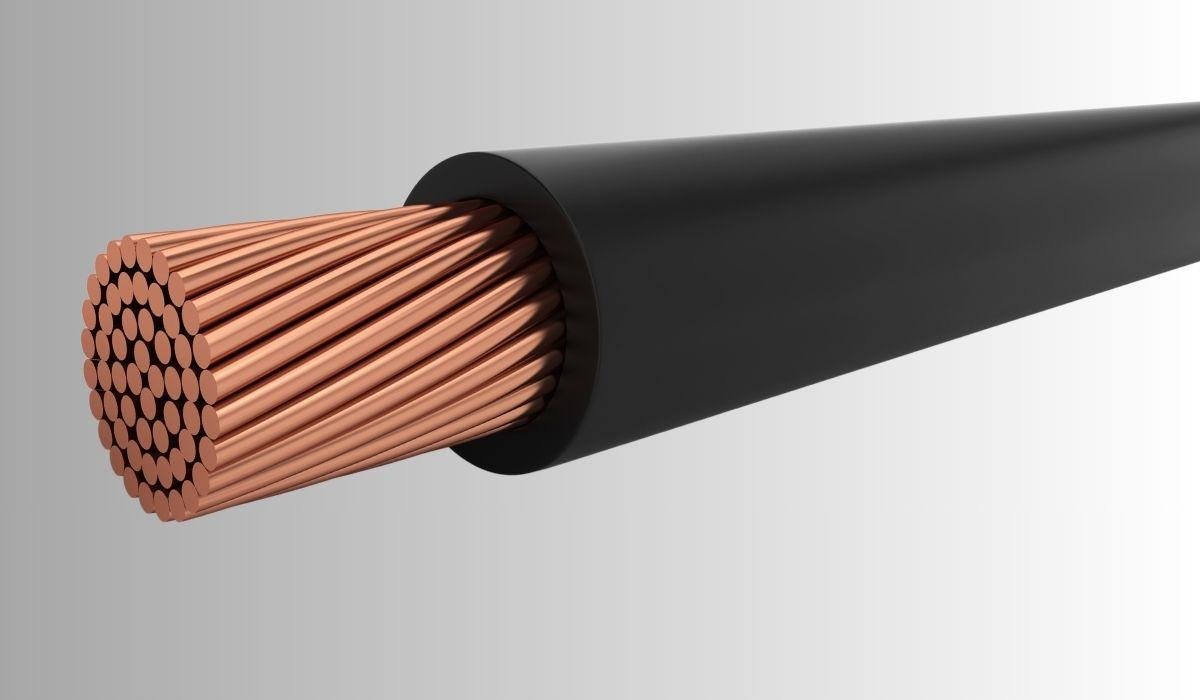

• Condutor de cobre ou alumínio, responsável pela condução elétrica e diretamente ligado às perdas por aquecimento.
• Camada de isolação em EPR, que suporta altas temperaturas sem deformação permanente.
• Cobertura externa em PVC ou PE, protegendo contra agentes químicos e abrasão.
• Possível blindagem metálica, aplicada conforme a necessidade do projeto.

Cada elemento interfere diretamente na confiabilidade do sistema. A escolha do EPR como isolante, por exemplo, está relacionada à sua estabilidade térmica e resistência ao envelhecimento.

Comportamento térmico: o ponto crítico da NBR 7286

Grande parte das falhas em cabos industriais está ligada ao aquecimento. Por isso, a norma define limites claros para operação.

O comportamento térmico não depende apenas da carga elétrica, mas também do ambiente de instalação e do tipo de isolação.

Limites operacionais definidos pela norma

Cabos com isolação em EPR apresentam maior tolerância térmica em comparação com alternativas convencionais. Isso permite maior capacidade de corrente sem comprometer a integridade do material.

Os principais cenários considerados são:

• Operação contínua com temperaturas elevadas no condutor.
• Situações de sobrecarga temporária.
• Condições de curto-circuito com picos extremos de corrente.

Esse controle evita que a isolação perca suas propriedades dielétricas, o que poderia levar a falhas catastróficas.

Em uma linha industrial com inversores de frequência, por exemplo, variações de carga são frequentes. Um cabo fora desses parâmetros tende a degradar mais rápido.

Ensaios de rotina: como a norma garante a qualidade do cabo?

Não basta definir materiais e limites. A NBR 7286 exige que os cabos passem por uma série de ensaios de rotina para validar seu desempenho.

Esses testes simulam condições reais e verificam se o produto atende aos requisitos técnicos.

Principais ensaios exigidos

Os ensaios são fundamentais para garantir padronização e segurança. Entre os mais relevantes:

• Ensaios elétricos de resistência e tensão aplicada.
• Testes de resistência de isolamento para avaliar integridade dielétrica.
• Ensaios mecânicos, como tração e alongamento da isolação.
• Envelhecimento acelerado em estufa para simular uso prolongado.

Esses testes reduzem o risco de variações entre lotes e garantem previsibilidade no desempenho em campo.

Para o projetista, isso se traduz em menor incerteza na especificação.

Espessura de isolação e sua influência na confiabilidade

A espessura de isolação não é definida de forma arbitrária. Ela está diretamente ligada à capacidade do cabo de suportar tensão elétrica sem ruptura dielétrica.

Um dimensionamento inadequado pode gerar dois problemas:

• Isolação insuficiente, aumentando o risco de falha elétrica.
• Excesso de material, elevando custo e dificultando dissipação térmica.

A norma equilibra esses fatores, garantindo que o cabo suporte as condições elétricas previstas sem comprometer a eficiência térmica.

Em aplicações industriais, isso impacta diretamente a vida útil do sistema, especialmente em ambientes com alta carga e temperatura.

Como os cabos da Cabomaq atendem à NBR 7286?

A Cabomaq desenvolve cabos alinhados às exigências da norma, focando em aplicações industriais que exigem estabilidade e durabilidade.

Os produtos seguem critérios rigorosos de construção e controle de qualidade.

Aplicação prática em processos industriais

Em uma planta de papel e celulose, por exemplo, cabos são expostos a umidade, calor e operação contínua. Um cabo fora dos padrões tende a apresentar falhas prematuras na isolação.

Os cabos da Cabomaq, com isolação em EPR e controle de comportamento térmico, mantêm desempenho estável mesmo sob essas condições.

Em sistemas de automação, essa estabilidade reduz interferências elétricas e garante funcionamento consistente de CLPs e sensores.

Além disso, os processos de fabricação incluem verificação de ensaios de rotina, assegurando padronização entre diferentes lotes.

Se você está avaliando opções para um projeto, vale conferir soluções da Cabomaq e entender qual configuração atende melhor sua aplicação.

Em que momento deve-se investir em cabo NBR 7286?

Nem todo projeto exige o mesmo nível de especificação. O uso do cabo NBR 7286 se justifica quando há necessidade de previsibilidade e segurança operacional.

Ele se torna essencial em cenários como:

• Ambientes industriais com operação contínua e alta carga elétrica.
• Instalações sujeitas a variações térmicas frequentes.
• Projetos onde falhas elétricas geram alto custo de parada.
• Sistemas que exigem maior vida útil dos componentes.

Nesses casos, a norma atua como garantia de desempenho técnico e redução de riscos.

Conclusão

A NBR 7286 não é apenas uma exigência normativa. Ela funciona como base técnica para garantir que o cabo suporte as condições reais de operação industrial.

Ao considerar fatores como ensaios de rotina, espessura de isolação e comportamento térmico, o projetista consegue especificar soluções mais seguras e duráveis.

Os cabos da Cabomaq seguem essa lógica, entregando consistência elétrica e resistência em ambientes exigentes.

Caso esteja na fase de especificação, o próximo passo é comparar opções com base nos requisitos da norma. Consulte as soluções da Cabomaq e veja a que melhor atende seu projeto industrial.
